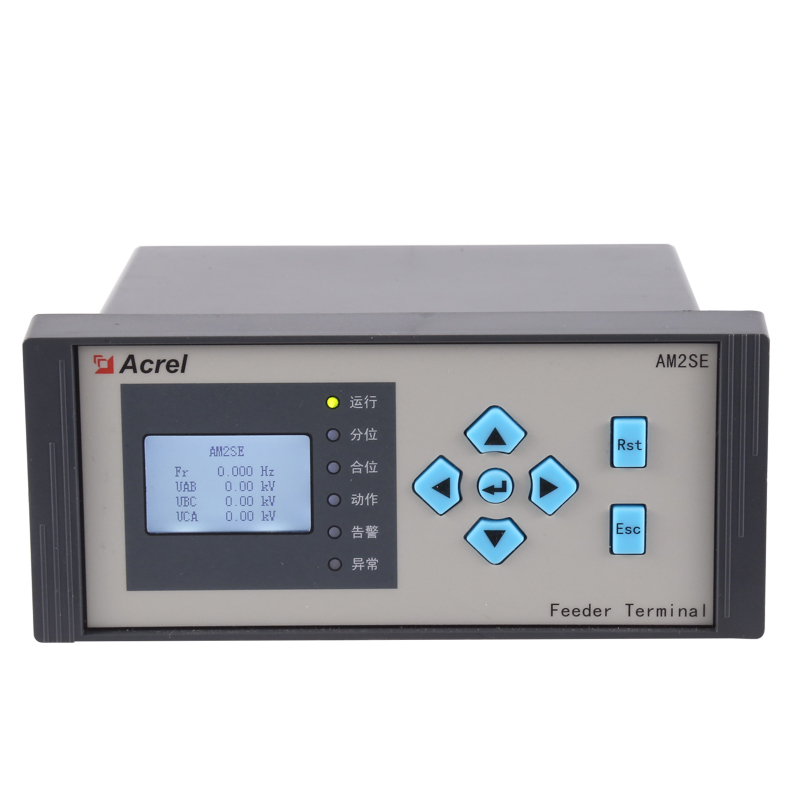

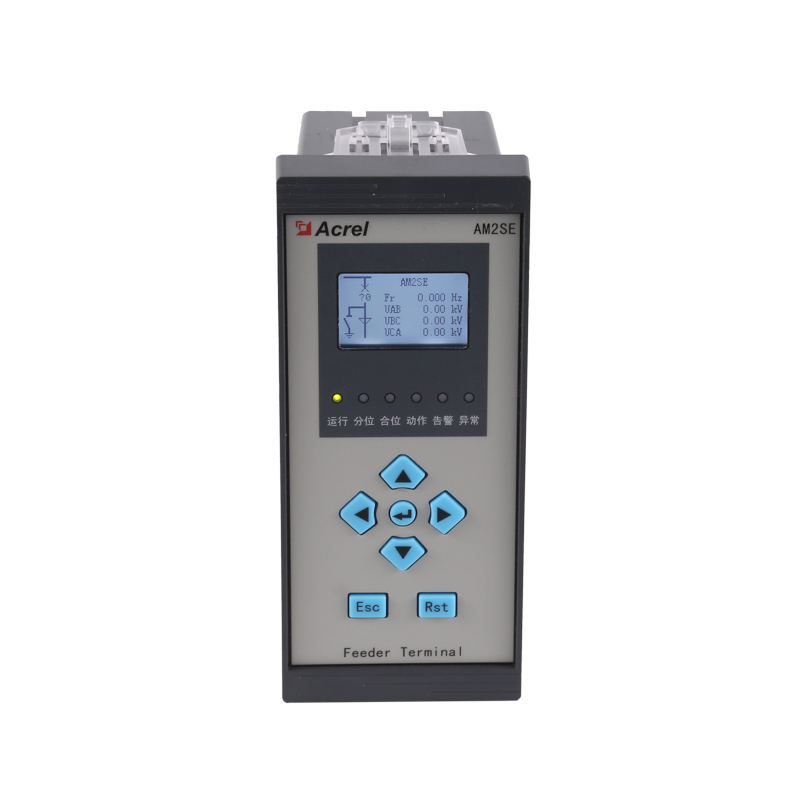

AM2SE Protection Relay para sa Medium Voltage 10KV

Programmable digital input

Angkop para sa pangunahing yunit ng singsing

8 Di & 5 gawin

4 input kasalukuyang at 3 boltahe ng pag -input

Fault Recorder

ANSI 50N/51/51N/46/49F/27/59N ... $

Magpadala ng Katanungan Makipag-ugnayan sa Amin

NAKARAAN: UL Certified High Accuracy Class 0.2S AC Tatlong Phase Energy Meter
SUSUNOD: AC Tatlong Phase Programmable Panel Mounted Energy Meter

Ilarawan

Ang Acrel AM2SE Protection Relay ay isang mataas na madaling iakma na solusyon na idinisenyo para sa mga application na medium boltahe (10KV). Nagtatampok ito ng isang modular na disenyo na may mga programmable digital input (8 DI & 5 DO), na ginagawang perpekto para sa mga pangunahing pangunahing yunit at MV switchgear. Sinusuportahan ng relay ang 4 na mga alon ng input at 3 boltahe ng input, na nagbibigay ng kakayahang umangkop para sa iba't ibang mga sitwasyon ng proteksyon ng feeder.

Nilagyan ng mga advanced na pag -andar ng proteksyon, ang AM2SE ay sumusunod sa mga pamantayan ng ANSI kabilang ang 50N, 51, 51N, 46, 49F, 27, at 59N. Kasama dito ang isang fault recorder para sa detalyadong pagsusuri ng kaganapan, pagpapahusay ng pagiging maaasahan ng system at kahusayan sa pagpapanatili.

Nag-aalok ang relay ng maraming nalalaman mga pagpipilian sa komunikasyon na may suporta para sa ModBus-RTU/TCP at IEC 60870-5-103 protocol. Tinitiyak ng malakas na CPU ang mahusay na pagproseso ng data at pagsasama sa mga modernong sistema ng kuryente. Bilang karagdagan, ang AM2SE ay nagbibigay ng koneksyon sa USB para sa madaling pagsasaayos at ma-program na 4-20mA DC output para sa paghahatid ng signal ng analog.

Sa matatag na disenyo at malawak na set ng tampok na ito, ang AM2SE Protection Relay ay isang maaasahang pagpipilian para sa pag -iingat sa mga network ng boltahe ng boltahe, tinitiyak ang mahusay at secure na pamamahagi ng kuryente.

Mga detalye

Mga teknikal na parameter				Halaga
Input		Koneksyon		Single phase-2-wire, 3-phase-3-wire, 3-phase-4-wire
		Kadalasan		45-65Hz
		Boltahe		Rating:
				Single-phase: AC 100V 、 400V
				Three-phase: AC 3 × 57.7V/100V (100V) 、 3 × 220V/380V (400V) 、 3 × 380V/660V (660V) (96 laki lamang)
				Overload: 1.2 fold rating {tuloy -tuloy): 2 fold rating para sa 1 segundo
				Pagkonsumo ng Power: <0.5va
		Kasalukuyan		Rating: Ac ia 、 5a
				Overload: 1.2 fold rating (tuloy -tuloy); 10fold rating para sa 1 segundo
				Pagkonsumo ng Power: <0.5va
Output		Electric Energy		Output Mode: Open-collector Photo-Coupler Pulse
				Pulse Constant: 10000imp/kWh (naayos) ， Tingnan ang diagram ng mga kable para sa mga detalye ；
		Komunikasyon		RS485PORT, MODBUS -RTU Protocol, DLT645 Protocol (Mga Bersyon 07 at 97) ，
				Baud Rate 1200 ~ 38400
Function		Paglilipat ng input		Dry contact input, built-in na supply ng kuryente; kung ang modelo ay KA, ito ay AC 220V aktibo.
		Paglilipat ng output		Output Mode: Karaniwang buksan ang output ng contact
				Kapasidad ng Makipag -ugnay: AC 250V/3A 、 DC 30V/3A
		Analog output		4 - 20mA
Klase ng kawastuhan				Kadalasan:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
Power Supply				AC/DC 85-265V o DC24V （± 20%） o DC48V (± 20%)
				Power Consumption≤10va
Seguridad	Ang dalas ng kuryente ay huminto sa boltahe			Sa pagitan ng power supply // paglipat ng output // kasalukuyang input // boltahe input at pagpapadala // komunikasyon // pulse output // paglipat ng input AC 2 kV 1min;
				Sa pagitan ng power supply 、 paglipat ng output 、 kasalukuyang input 、 boltahe input AC 2 kV 1min;
				Sa pagitan ng pagpapadala ng 、 komunikasyon 、 Pulse Output 、 Paglipat ng input AC 1KV 1 min;
	Paglaban sa pagkakabukod			Pag -input 、 Pagtatapos ng Output sa Enclosure ng Machine> 100MΩ
Kapaligiran			Temperatura	Trabaho: -25 ° C ~ 65 ° C Imbakan: -40 ° C ~ 80 ° C.
			Kahalumigmigan	≤93%rh non-condensing
			Taas	≤2500m $

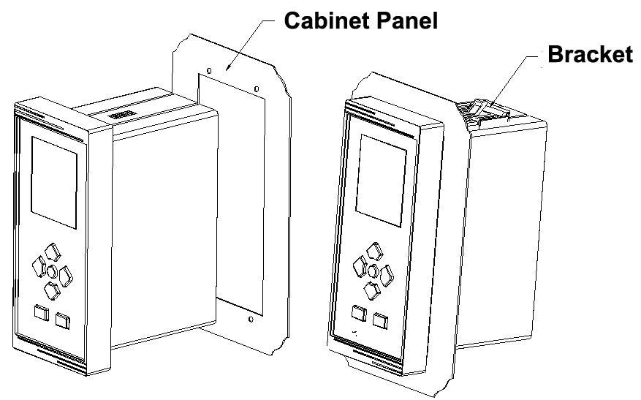

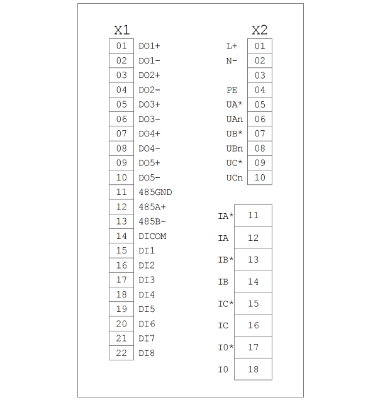

Diagram ng Dimensyon at Kable
