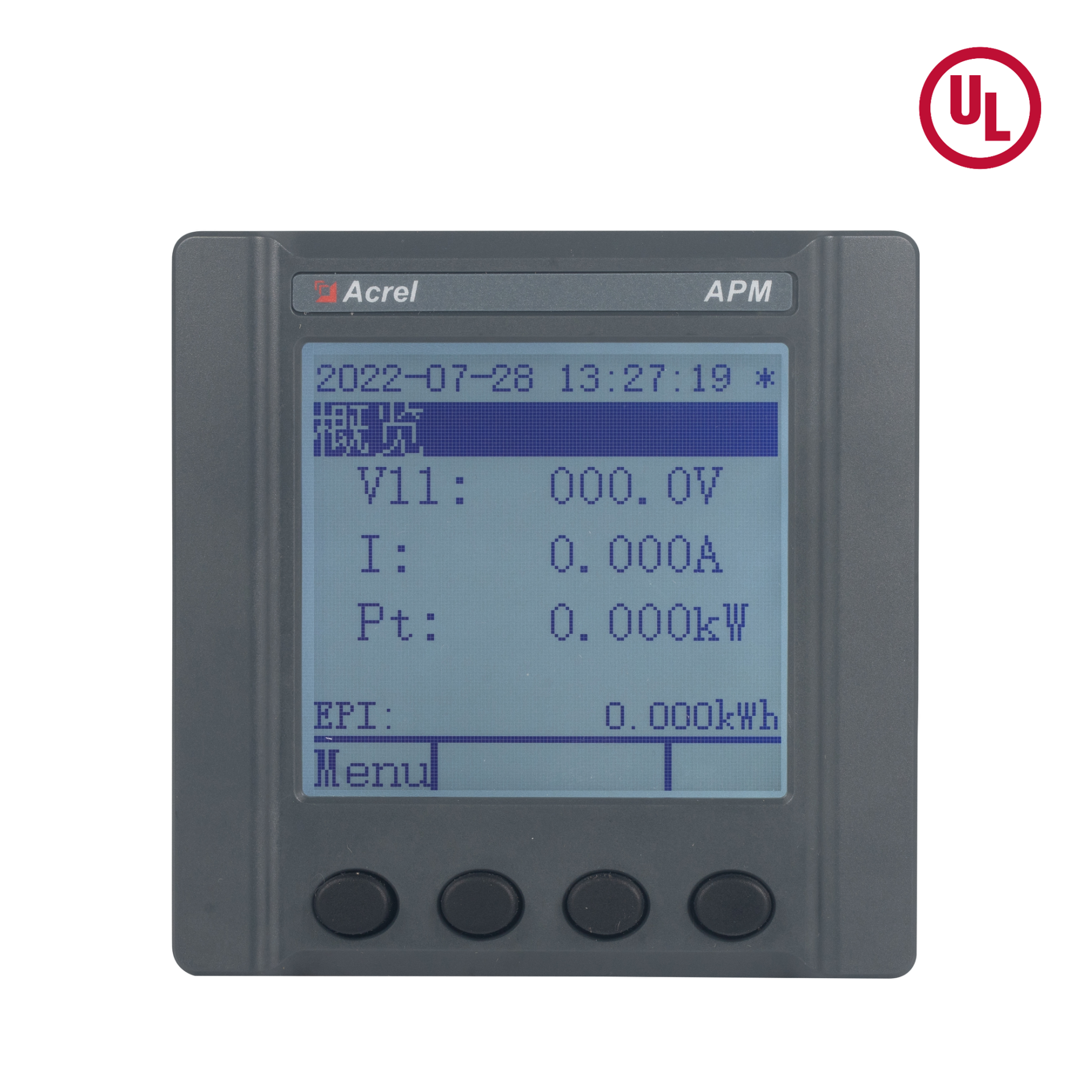

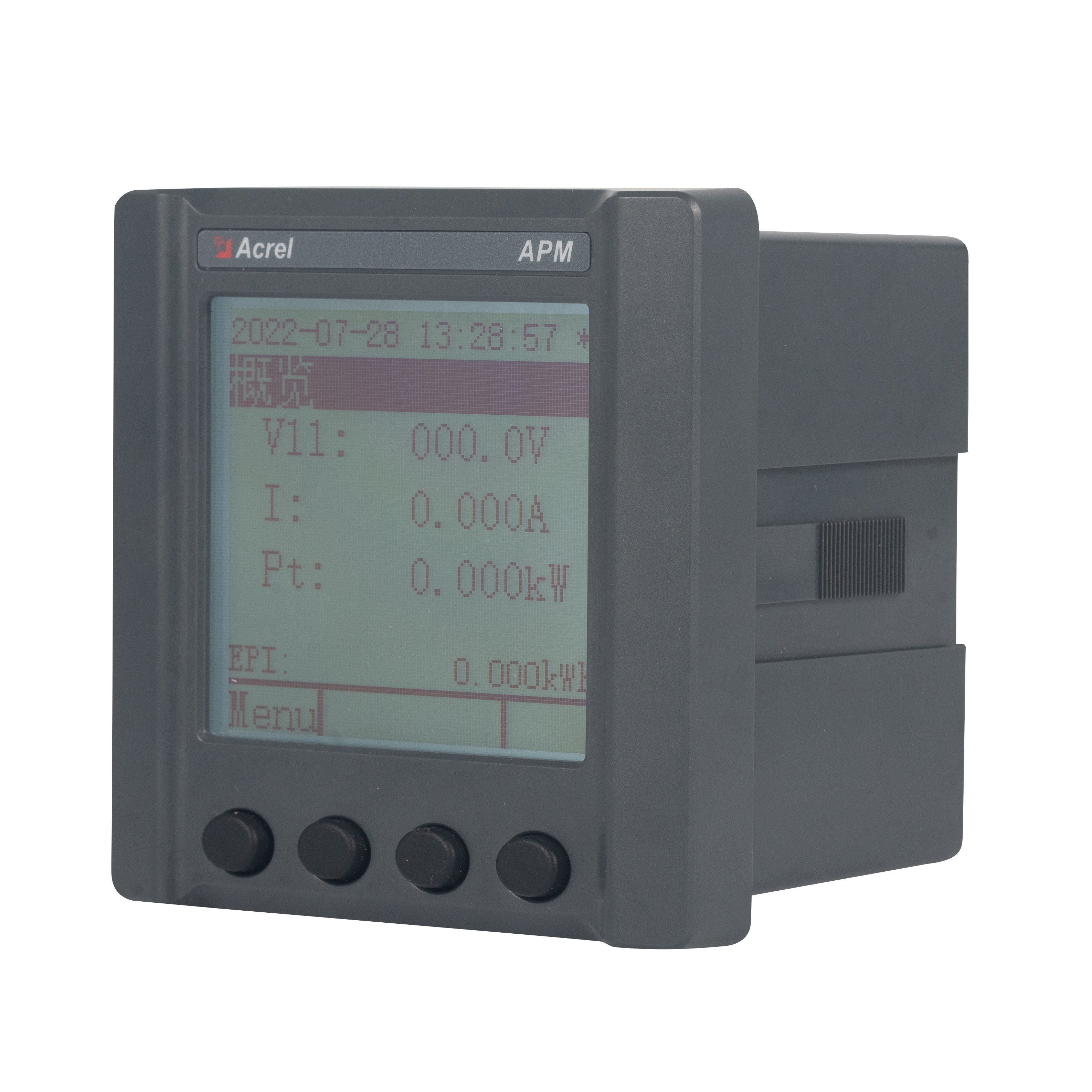

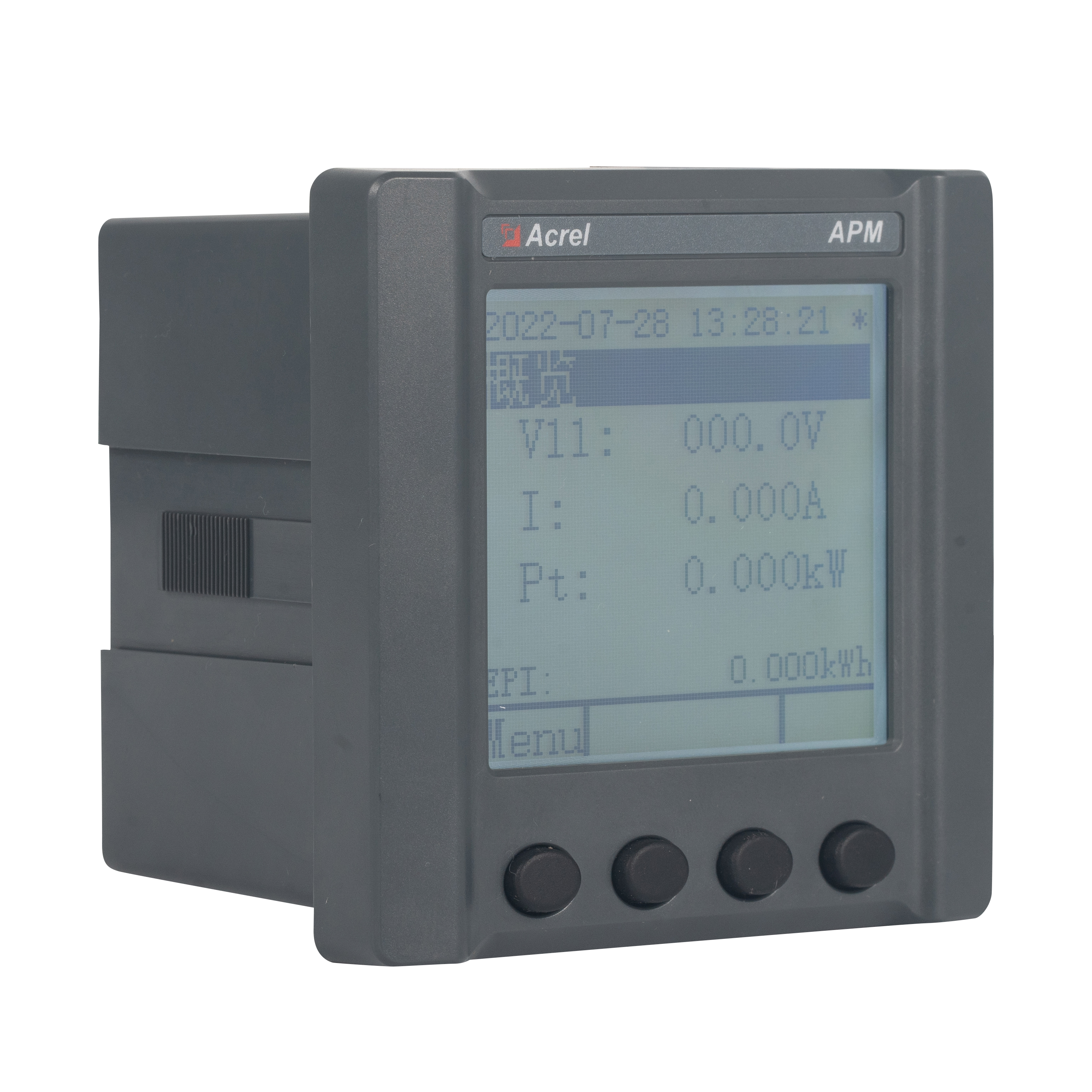

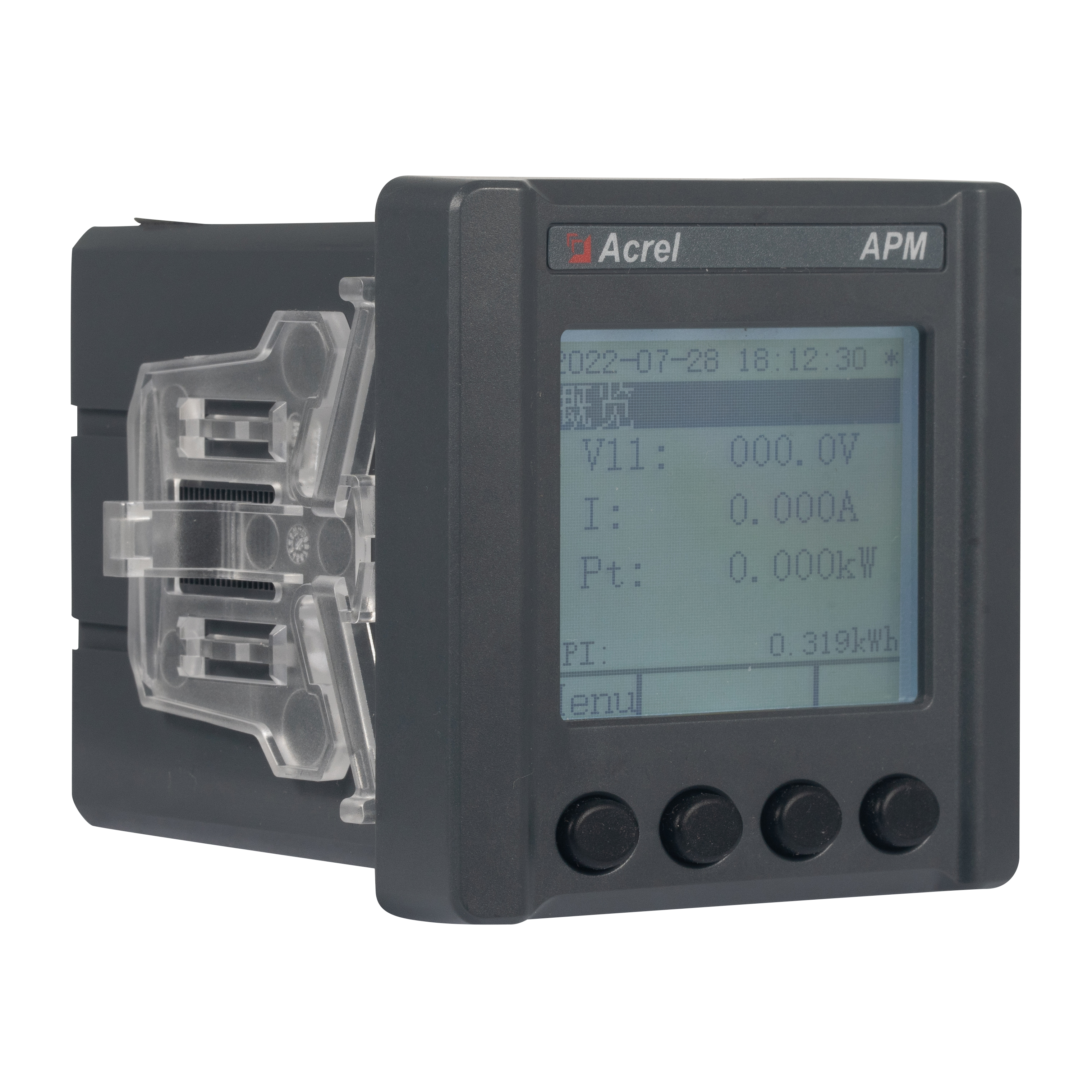

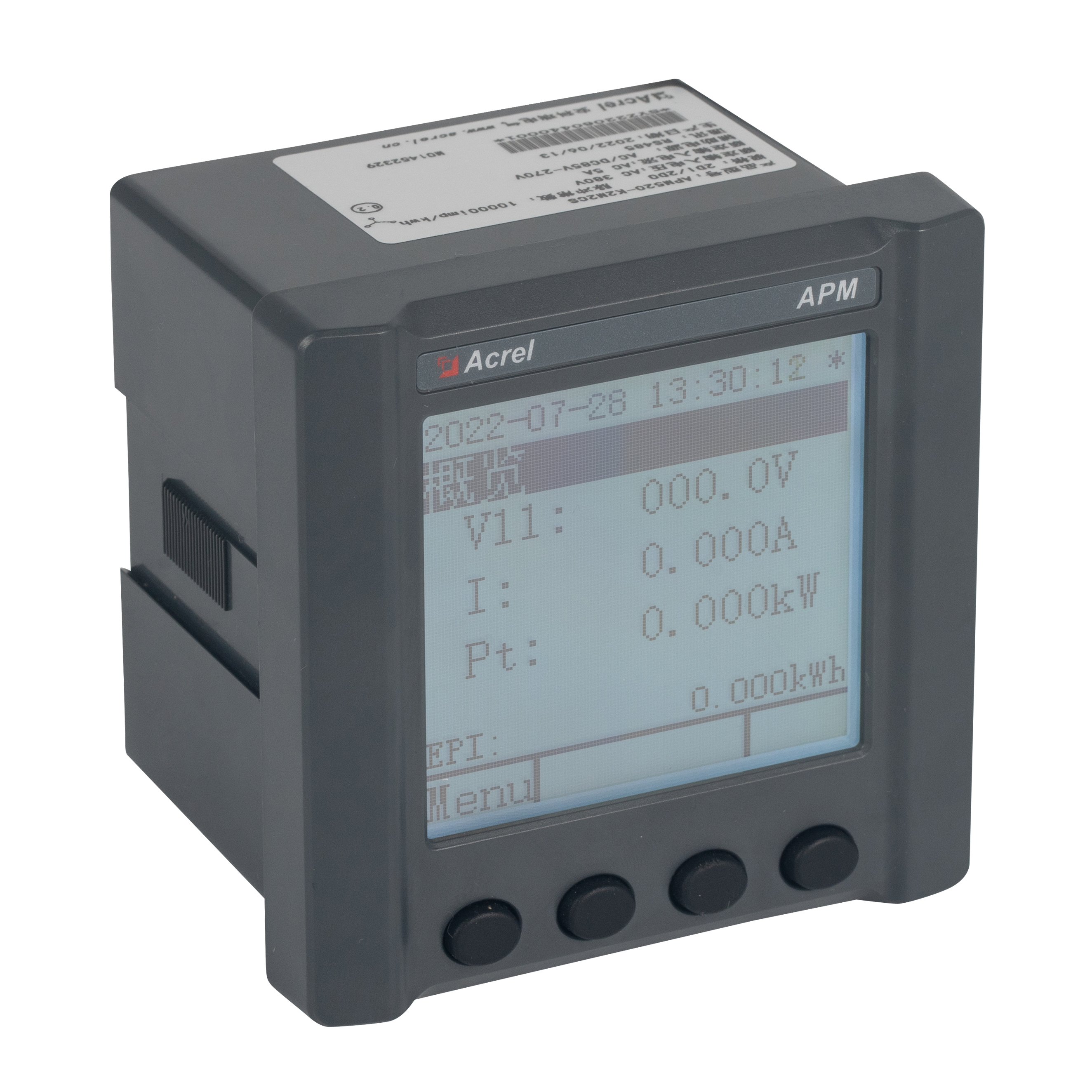

UL Certified High Accuracy Class 0.2S AC Tatlong Phase Energy Meter

UL sertipikasyon

AC Tatlong pagsukat ng phase

DIN Rail o panel na naka -mount na pag -install ng optinal

4di/2do

2-63rd harmonic

Komunikasyon ng RS485

CE Komunikasyon Opsyonal na $

Magpadala ng Katanungan Makipag-ugnayan sa Amin

NAKARAAN: Ethernet Communication Modbus-TCP AC Tatlong Phase Energy Meter na may Panlabas na CTS
SUSUNOD: AC solong/tatlong phase multi-circuits din rail modular power meter

Ilarawan

Ang APM521 Network Power Meter (mula rito ay tinukoy bilang metro) ay idinisenyo ayon sa mga pamantayang IEC International, na nagtatampok ng buong pagsukat ng dami ng de -koryenteng, istatistika ng enerhiya, pagsusuri ng kalidad ng kuryente, pag -andar ng pag -log sa kaganapan, at mga kakayahan sa komunikasyon sa network. Pangunahing ginagamit ito para sa komprehensibong pagsubaybay sa kalidad ng supply ng kuryente sa mga grids ng kuryente. Ang serye ng mga metro ay nilagyan ng mga module ng DI/DO at mga module ng AO na nag -aalok ng isang kayamanan ng mga pag -andar, na nagpapahintulot sa kakayahang umangkop na pagpapatupad ng buong pagsukat ng dami ng de -koryenteng at pagsubaybay sa mga katayuan ng switch sa mga de -koryenteng circuit.

Mga Pag -andar:

Sinusukat na mga parameter	Kabuuang pagsukat ng elektrikal
Sinusukat na mga parameter	Four-Quadrant Energy 、 Apat-Quadrant Reactive Electric Energy 、 Split Phase Electricity 、 Malinaw na Enerhiya 、 Multi-Rate Energy
Output ng pulso	Kabuuang Aktibong Kapangyarihan, Kabuuang Reactive Power Electrical Energy Pulse Output
Demand	Tatlong-phase kasalukuyang, aktibong kapangyarihan, reaktibo na kapangyarihan, maliwanag na kapangyarihan real-time demand at maximum na demand (kabilang ang timestamp), maximum na demand ng nakaraang buwan (kabilang ang timestamp).
Matinding istatistika ng halaga	Kasalukuyang, boltahe ng linya, boltahe ng phase, aktibong kapangyarihan, reaktibo na kapangyarihan at iba pang mga de -koryenteng mga parameter ng matinding halaga ng buwang ito at nakaraang buwan (kabilang ang mga time stamp)
Kalidad ng kapangyarihan	Hindi balanse ng kasalukuyang, boltahe ng linya, boltahe ng phase
	Anggulo ng boltahe ng boltahe, kasalukuyang anggulo ng phase
	Kabuuan (kakaiba, kahit) harmonic na nilalaman ng boltahe at kasalukuyang
	Harmonic na nilalaman ng boltahe at kasalukuyang (2-63 beses)
	Koepisyent ng peak ng boltahe
	Factor ng Waveform ng Telepono
	Kasalukuyang K-factor
	Vector
	Boltahe at kasalukuyang alon
	Pangunahing boltahe, kasalukuyang at kadahilanan ng kapangyarihan
	Boltahe paglihis, dalas ng paglihis
	Positibo - Sequence boltahe, negatibo - Sequence boltahe, zero - Sequence boltahe
	Positibo - Sequence Kasalukuyang, Negatibo - Sequence Kasalukuyang, Zero - Sequence Kasalukuyang
Frozen na enerhiya ng kuryente	24 - Oras na Frozen Electric Energy, 31 - Araw ng Frozen Electric Energy, Disyembre Frozen Electric Energy, Regular - Oras na Frozen Electric Energy
Pag -log ng Kaganapan	Ang mga tala ni Dido, na maaaring magtala ng huling 128 ay nagtala ng mga tala
Pag -log ng Alarm	Ang huling 128 mga tala ng alarma ay maaaring maitala
Komunikasyon	Modbus - RTU Protocol, DL/T 645-2007 Statute
Mga Opsyonal na Tampok	4-channel digital input at 2-channel digital output
	2 mga channel ng analog output, 4-20mA
	Palawakin ang pangalawang channel ng komunikasyon ng RS485 na may MODBUS - RTU Protocol
	Palawakin ang komunikasyon ng Ethernet sa modbus-TCP protocol ， FTP protocol $

Mga detalye

Item			Mga Parameter ng Pagganap
Boltahe		Na -rate na boltahe （ul 、 ce）	66VAC L-N 115VAC L-l
			230VAC L-N 400VAC L-L
			277VAC L-N 480VAC L-L
			400VAC L-N 690VAC L-L
		Na -rate na boltahe （CPA）	3P3l	3p4l
			3x100v	3x57.7/100V
			3x380v	3x220/380V
			3x690v	3x400/690V
		Labis na karga	1.2 beses na rating (tuloy -tuloy)
			2 beses ang rating para sa 1 segundo
		Pagkonsumo ng kuryente	<1va
		Klase ng kawastuhan	Error ± 0.2%
Kasalukuyan		Na -rate na kasalukuyang （ul 、 ce）	1a 、 5a

		Na -rate na kasalukuyang （CPA）	0.015-0.075 （6） A （Aktibong Enerhiya）
			3x1 (6) Isang （reaktibo na enerhiya）
		Labis na karga	1.2 beses na rating (tuloy -tuloy)
			10 beses ang rating para sa 1 segundo
		Pagkonsumo ng kuryente	<0.2va
		Klase ng kawastuhan	Error ± 0.2%
Kapangyarihan			Aktibo, reaktibo, maliwanag na kapangyarihan, error ± 0.2%
Dalas ng grid			Ul 、 ce	50Hz/60Hz, error ± 0.2%
			CPA	50Hz ， error ± 0.2%
Rate ng tugon			≤200ms (boltahe, kasalukuyang, kapangyarihan)
			≤1s (elektrikal na enerhiya)
Kategorya ng pagsukat			66uln (＋ 20%) 115ull (＋ 20%) Catⅲ
			230Uln (＋ 20%) 400ull (＋ 20%) Catⅲ
			277uln (＋ 20%) 480ull (＋ 20%) Catⅲ
			400uln (＋ 20%) 690ull (＋ 20%) Catⅱ
Pagsukat	Electric Energy		Aktibong Enerhiya ： Class D （0.2S）
			Reactive Energy (katumpakan ng klase 2)
Auxiliary Power Supply	AC/DC 85-300V
	Pagkonsumo ng kuryente≤4W、10VA
Pagkakataon ng Electromagnetic	Electrostatic Discharge Immunity Class IV
	Electrical Mabilis na lumilipas na pagsabog ng kaligtasan sa Klase IV
	Surge (Shock) Immunity Class IV
Seguridad	Kapangyarihan frequency withstand voltage		Sa pagitan ng komunikasyon at signal input, AC4KV 1min
	Paglaban sa pagkakabukod		Mga terminal ng pag -input at output sa casing> 500MΩ
Komunikasyon	Interface at protocol ng komunikasyon		RS485 Interface, Modbus RTU Protocol
	Komunikasyon address range		Modbus rtu: 1 ~ 247 ；
	Baud Rate		Suportahan ang 1200bps-38400bps
Kapaligiran	Temperatura ng pagpapatakbo		-40 ℃～ 70 ℃
	Temperatura ng imbakan		-40 ℃～ 80 ℃
	Kamag -anak na kahalumigmigan		≤95% (nang walang paghalay)
	Taas		≥2000m ， ≤5000monly naaangkop sa power supply na may saklaw ng boltahe ng AC/DC 85-265V at ang boltahe sa ibaba 277/480V.
	Kapaligiran sa pag -install		Panloob na Paggamit （Dry Lokasyon）
	IP rating		IP54 (front panel), IP30 (katawan)
	Degree sa polusyon		Klase 2
	Mga kategorya ng Overvoltage		OVC III
Pamantayan sa Sanggunian	Ul		Maaari/CSA C22.2 No.61010-1-12
			Ul 61010-1
			CSA C22.2 No.61010-2-030
			Ul 61010-2-030
	IEC 、 CE		IEC 61010-1
			IEC EN 61010-2-30
	CPA		GB/T17215.321-2021
			GB/T17215.323-2022 $

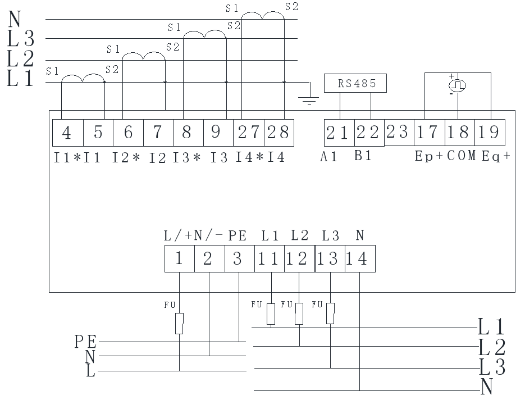

Diagram ng Dimensyon at Kable

Senaryo ng Aplikasyon

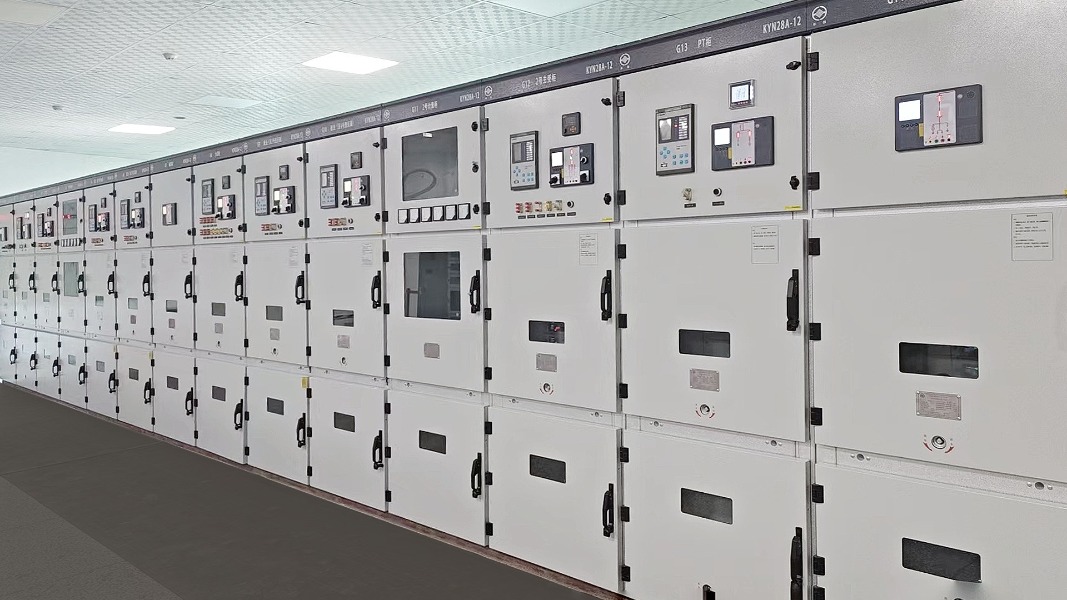

Solusyon sa pagsubaybay sa kuryente

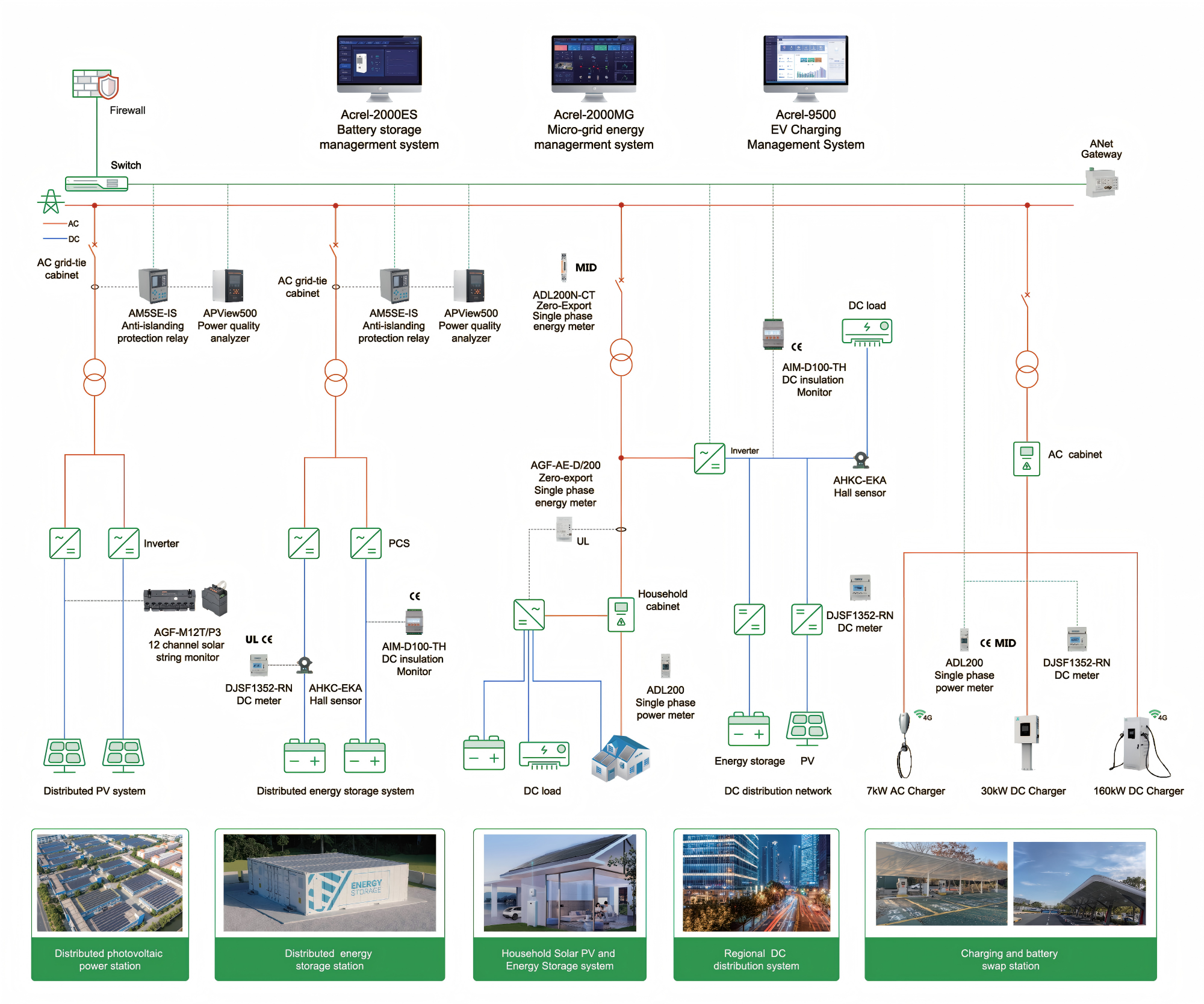

Renewable Energy $

Aplikasyon sa Lugar ng Trabaho
