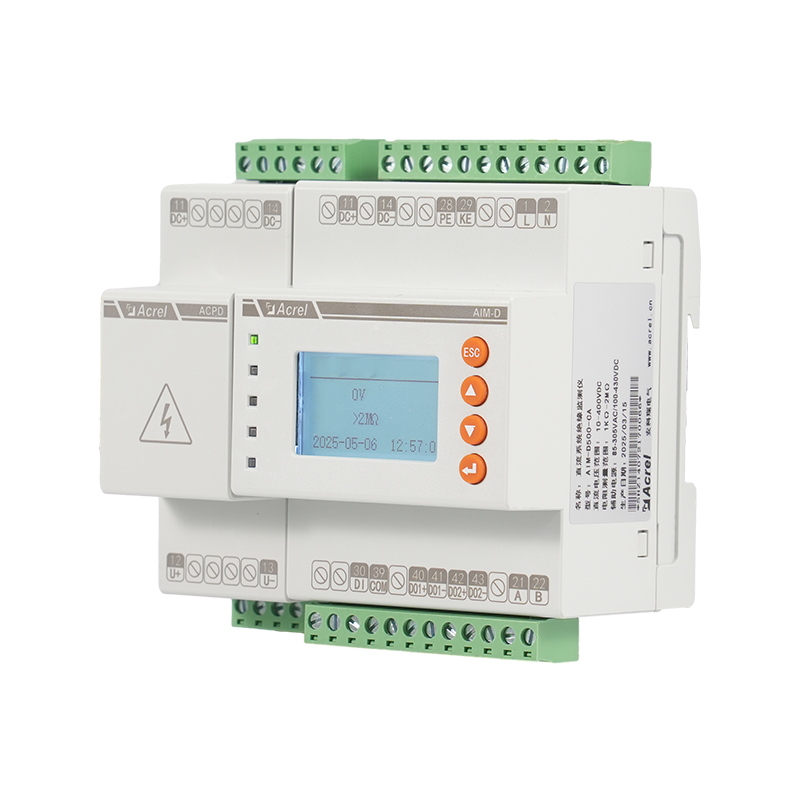

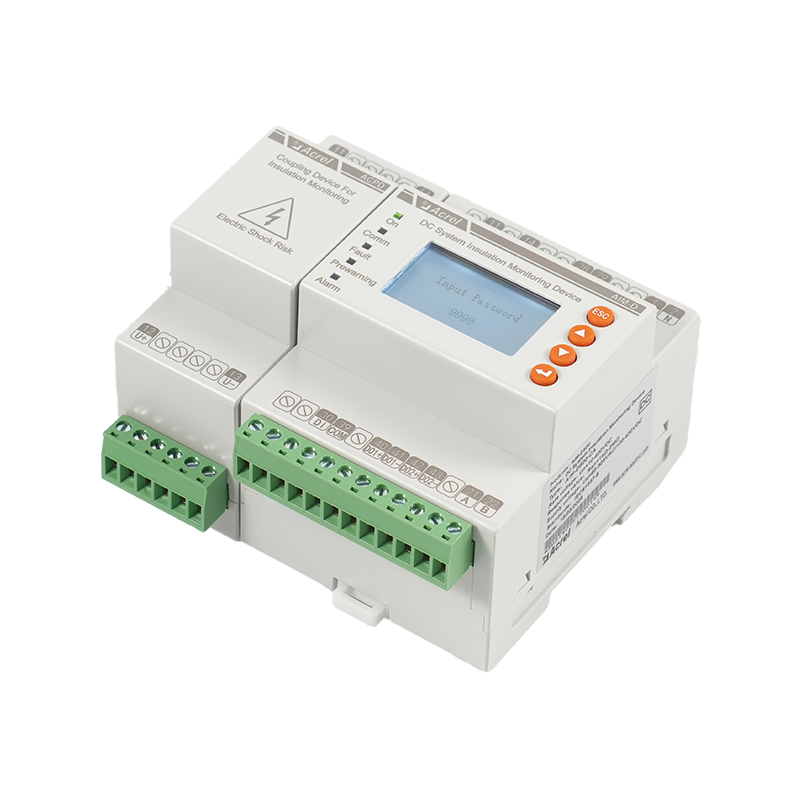

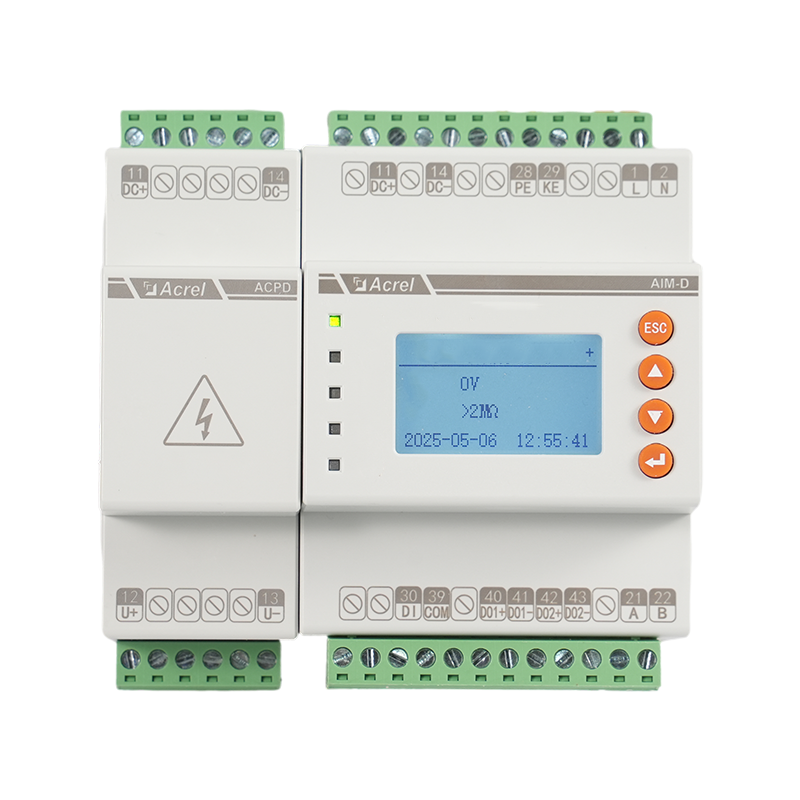

AIM-D500-CA DC DIN Rail Insulation Monitoring Device IMD na may IEC61557-8

IEC61557-8

Ang pagsubaybay sa paglaban sa pagkakabukod ng istasyon ng singilin ng DC

Na -rate na boltahe: 50V ~ 1000V

Alinsunod sa Chademo 3.0 at Pinagsamang Charging System (CCS)

Undervoltage at overvoltage detection

Itigil ang mode para sa hindi pagpapagana ng pagsukat ng pulso generator

Magpadala ng Katanungan Makipag-ugnayan sa Amin

NAKARAAN: UL Certified DC Dual Channels 0-1000V Energy Meter para sa EV Charger
SUSUNOD: AIM-D100-TH DC DIN Rail Insulation Monitoring Device IMD Sa LCD Display

Ilarawan

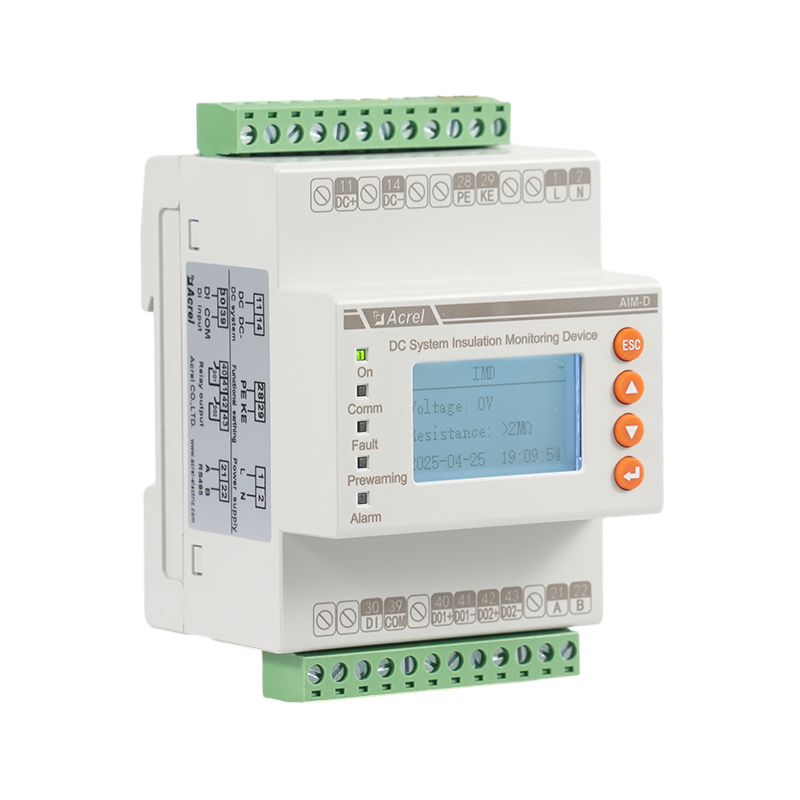

Ang ACREL AIM-D500-CA DC pagkakabukod ng monitor ay isang aparato na cut-edge na idinisenyo para sa 0-1000V DC system, tinitiyak ang kaligtasan ng suplay ng kuryente sa pamamagitan ng patuloy na pagsubaybay sa paglaban ng pagkakabukod sa mga system ng IT.

Natutugunan nito ang mga kinakailangan ng IEC 61557-8 at katugma sa pinagsamang charging system (CCS) at pamantayang Chademo 3.0.

Maaari nitong subaybayan ang paglaban ng pagkakabukod ng mga istasyon ng singilin ng DC na may isang nominal na saklaw ng boltahe ng system mula 50V hanggang sa 1000V.

Nagtatampok ang aparato ng isang apat na module na enclosure at pag-mount ng din-riles, na ginagawang madali itong mai-install at isama sa umiiral na mga system.

Mayroon din itong kakayahang masukat ang boltahe ng system at makita ang mga kondisyon ng undervoltage at overvoltage.

Pinapayagan ng stop mode nito ang mga gumagamit na huwag paganahin ang pagsukat ng generator ng pulso sa pamamagitan ng ModBus protocol, sa pamamagitan ng menu ng aparato, o sa pamamagitan ng paggamit ng isang panlabas na pindutan.

Ang AIM-D500-CA ay isang mainam na solusyon para sa mga aplikasyon tulad ng mga halaman ng kuryente, pagpapalit, mga charger ng EV, mga sistema ng UPS, at mga solar system.

Mga detalye

Item		Parameter
Supply boltahe	Supply boltahe Us	AC/DC 85 ~ 265V
	Kadalasan	50/60Hz
	Pagkonsumo ng kuryente	≤ 5 w
Sinusubaybayan ito ng system	Nominal Ang boltahe ng system na may ACPD300, un	DC 50 … 1000V
Sinusubaybayan ito ng system	Nominal Boltahe ng System nang walang ACPD300, un	DC 50 … 400v
Mga Halaga ng Tugon	Halaga ng Tugon (pagkakabukod prewarning)	Pagkakabukod Halaga ng Limitasyon ng Alarm … 2m Ω
	Halaga ng Tugon (alarma sa pagkakabukod)	1k Ω… 2m Ω
	Kamag -anak kawalan ng katiyakan	± 15%, ± 2k Ω
	Undervoltage pagtuklas	(80%~ 100%) un (off) *
	Overvoltage Detection	(100%~ 120%) un (off) *
	kawastuhan	1%, ± 1v
CCS at Chademo 3.0 mode	Pinapayagan ang kapasidad ng pagtagas ng system	≤ 20 μf
	Pagsukat at pagpapakita ng saklaw ng paglaban sa pagkakabukod	1k Ω… 2m Ω
	Pagsukat kawalan ng katiyakan / Kamag -anak na kawalan ng katiyakan	C e ≤ 5 μf : ± 15%, ± 2 k Ω

		C e > 5 μf at r F > 100 k Ω : ± 15%
	Oras ng pagtugon	≤ 10s
Interface		RS485/MODBUS-RTU
Relay output		2 x 1 n/o contact, AC 250V, 3A, DC 30V, 5A
Kapaligiran	O Perating temperatura	- 1 0 ℃ ~ 55 ℃
	S temperatura ng torage	- 2 0 ℃ ~ 70 ℃
	H Umidity	≤95%RH , Walang kondensasyon at kinakaing unti -unting gas
	A ltitude	≤2000m
Timbang	AIM-D500-CA	244.3g
Timbang	ACPD300	86.1g
Sertipikasyon	CE, IEC, ROHS $

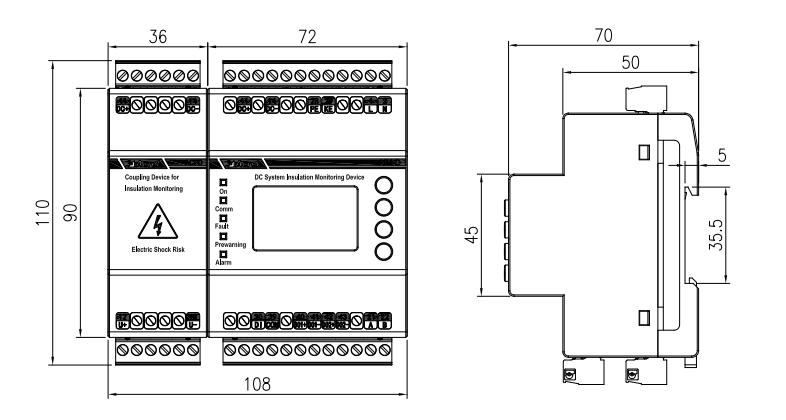

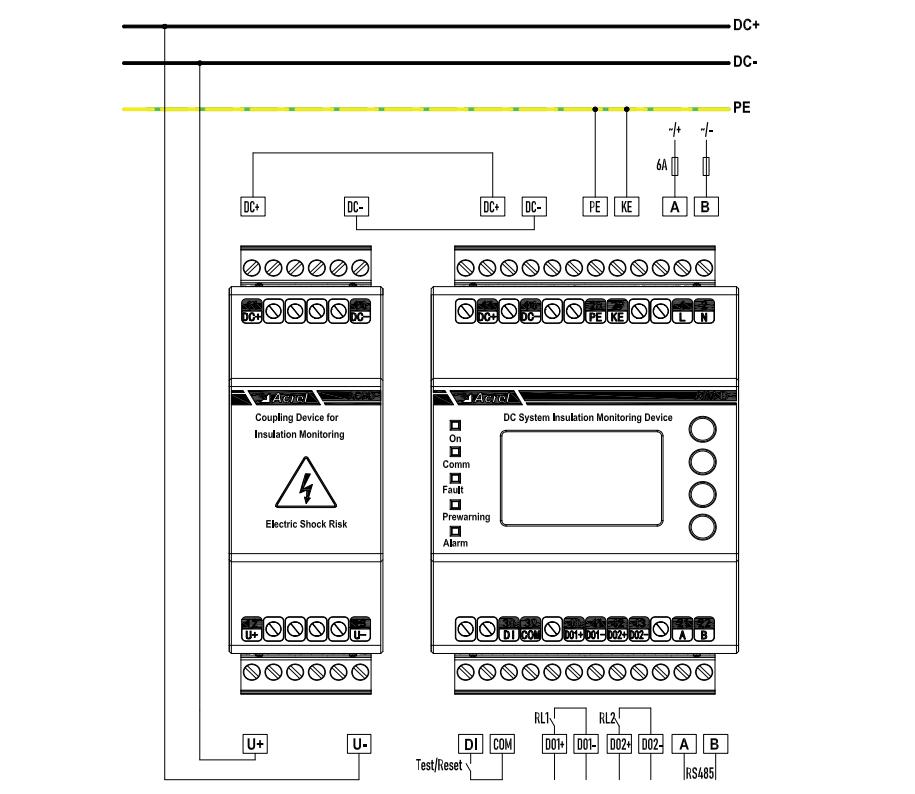

Diagram ng Dimensyon at Kable

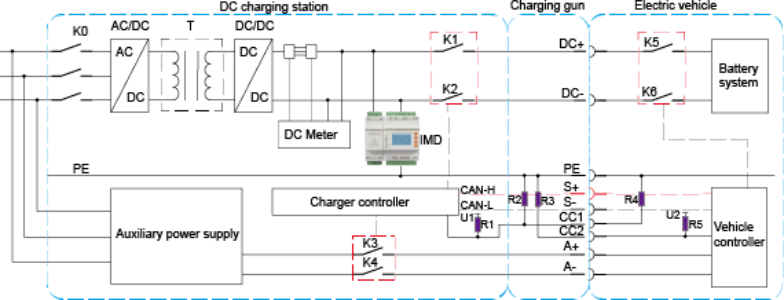

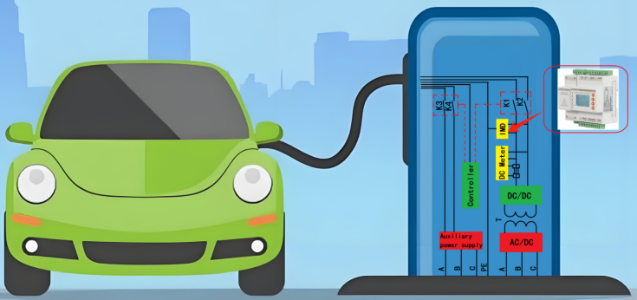

Senaryo ng Aplikasyon
