Pagsukat ng Multi-Circuits
Nilagyan ng 3-in-1 CTS
Na -rate na kasalukuyang: 5A/100A/400A/600A
4G/WiFi/Ethernet/Lora/Lorawan Comm.
Max. 4 na mga channel Tatlong phase o 12 channel solong yugto
CE CERTIFICATED
Komunikasyon ng RS485
Application: apartment, linya ng paggawa ng pabrika, paaralan $
+86-18702106858 / +86-21-69156352

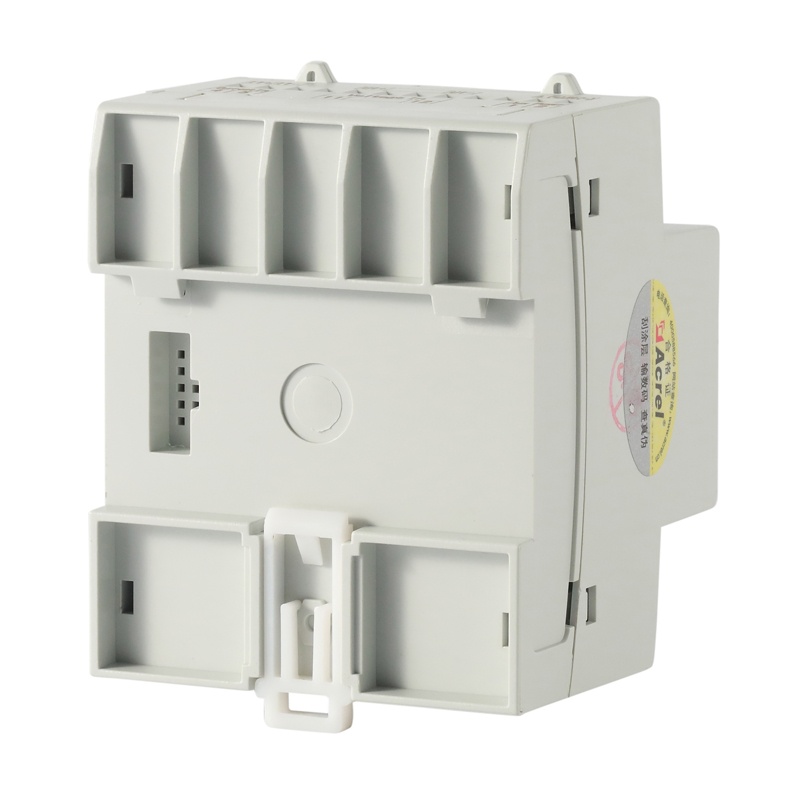

Ang Acrel ADW210 Multi Circuits Energy Meter ay isang lubos na maraming nalalaman at advanced na metro na idinisenyo para sa mahusay na pagsubaybay sa enerhiya. Maaari itong suportahan ang wireless na komunikasyon (hal. 4G/WiFi/Ethernet/Lora/Lorawan) sa pamamagitan ng panlabas na module.
Nilagyan ng 3 - in - 1 cts, sinusuportahan nito ang maraming mga na -rate na alon kabilang ang 5A, 100A, 400A, at 600A, na nagpapagana ng kakayahang umangkop sa iba't ibang mga sitwasyon at madaling mai -install.
Maaari itong masukat hanggang sa 4 na mga channel ng tatlo - phase circuit o 12 channel ng solong -phase circuit nang sabay -sabay. Sa komunikasyon ng RS485 batay sa MODBUS - RTU Protocol, tinitiyak nito ang maaasahang paghahatid ng data.
Ang aparato ay sertipiko ng CE, ginagarantiyahan ang kaligtasan at kalidad. Ito ay malawak na naaangkop sa mga apartment, mga linya ng paggawa ng pabrika, mga paaralan, at iba pang mga setting, na nagbibigay ng tumpak at komprehensibong pagsubaybay sa enerhiya. Ang mga makapangyarihang pag -andar at maaasahang pagganap ay ginagawang isang mahusay na pagpipilian para sa pamamahala ng enerhiya.
| Mga teknikal na parameter | Halaga | ||||
| Input | Halaga ng nominal | Na -rate na boltahe | I -rate ang kasalukuyang | ||

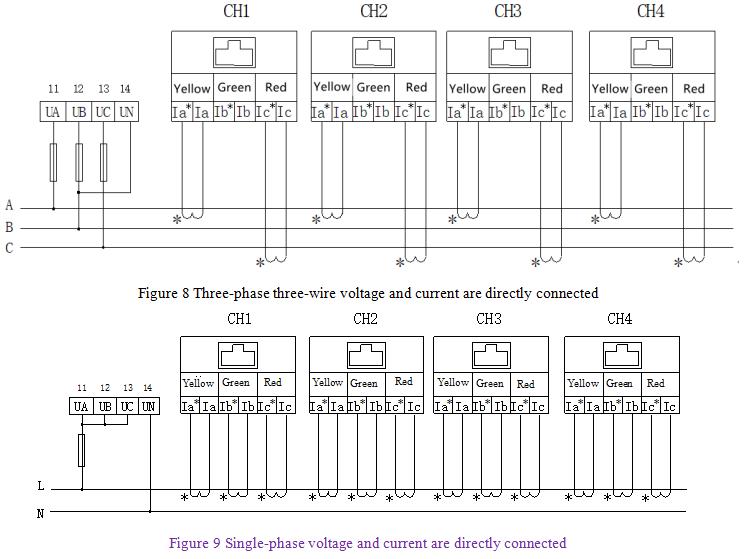

| DC 0-1000V Tingnan ang diagram ng pisikal na mga kable | Shunt ： 0-75MV ； | ||||
| Hall sensor ： 0-5V, 100mA at iba pa. | |||||
| Labis na karga | 1.2 beses na na -rate (tuloy -tuloy); 2 beses na na -rate/1 segundo; | ||||
| Pagkonsumo ng kuryente | Boltahe: ≤0.2va, kasalukuyang ≤0.1va | ||||
| Klase ng kawastuhan | Klase 1 o klase 0.5 | ||||
| Function | Ipakita | 8-bit Segment LCD Screen (LCD) | |||
| Interface ng komunikasyon | RS485 （ Dalawang pagpipilian sa mga channel ） | ||||
| Protocol ng Komunikasyon | Modbus-rtu ， DL/T 645-2007 ， DLT698 | ||||
| Lumipat | Lumipat output | 2 relay output, 2A/30VDC o 2A/250VAC | |||
| Lumipat input | 2 dry contact input | ||||
| Output ng pulso | Ang isang pangalawang output ng pulso, isang output ng pulso ng enerhiya | ||||
| Tingnan ang SYS-> Plus Display sa mga setting ng menu ng Meter. Halimbawa: ang metro ay nagpapakita ng 100, na 100imp/kWh | |||||
| Power Supply | Saklaw ng boltahe | AC/DC 85-265V o DC12V (± 10%) o DC24V (± 10%) o DC48V (± 10%) | |||
| Pagkonsumo ng kuryente | ≤ 3w | ||||
| Ang dalas ng kuryente ay huminto sa boltahe | Power Supply // signal input / / iba pang mga circuit 3.5kv / 1min | ||||
| Iba pang mga circuit na hindi konektado sa bawat isa maliban sa supply ng kuryente at pag -input ng signal 2kV/1min | |||||
| Impulse na makatiis ng boltahe | ± 6.5kv | ||||
| Paglaban sa pagkakabukod | ≥ 40m Ω | ||||
| Average na oras ng pagtatrabaho ng walang hadlang | ≥50000h | ||||
| Kapaligiran | Temperatura | Normal na temperatura ng operating: -25 ° C ~ 65 ° C; Limitahan ang temperatura ng pagtatrabaho: -40 ° C ~ 70 ° C; | |||
| Temperatura ng imbakan: -40 ℃～ 80 ℃ | |||||
| Kahalumigmigan | ≤93%RH, walang kondensasyon, walang kinakaing unti -unting gas | ||||
| Taas | ≤2500m $ | ||||
