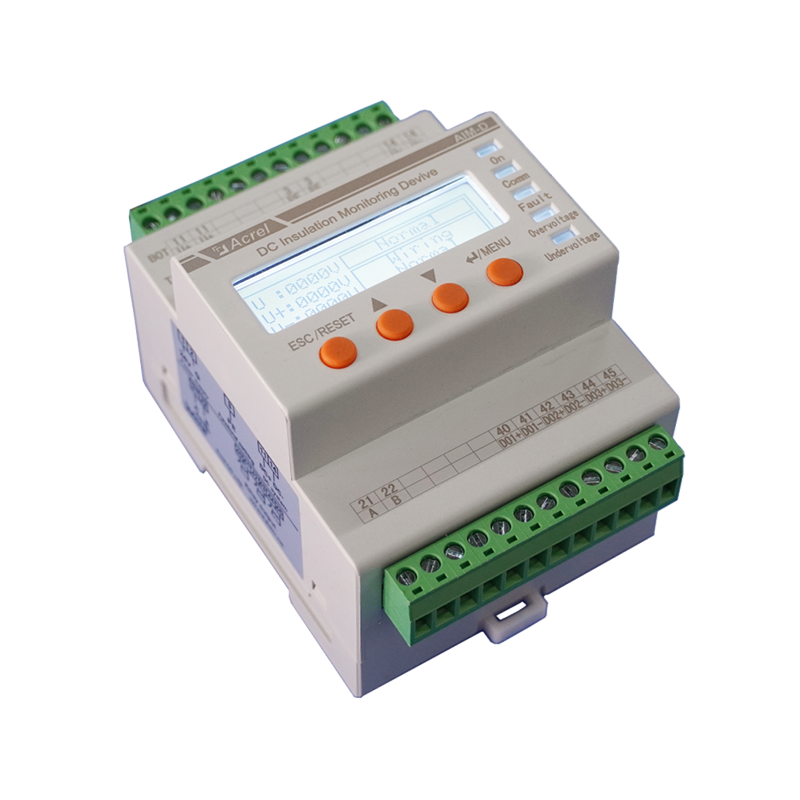

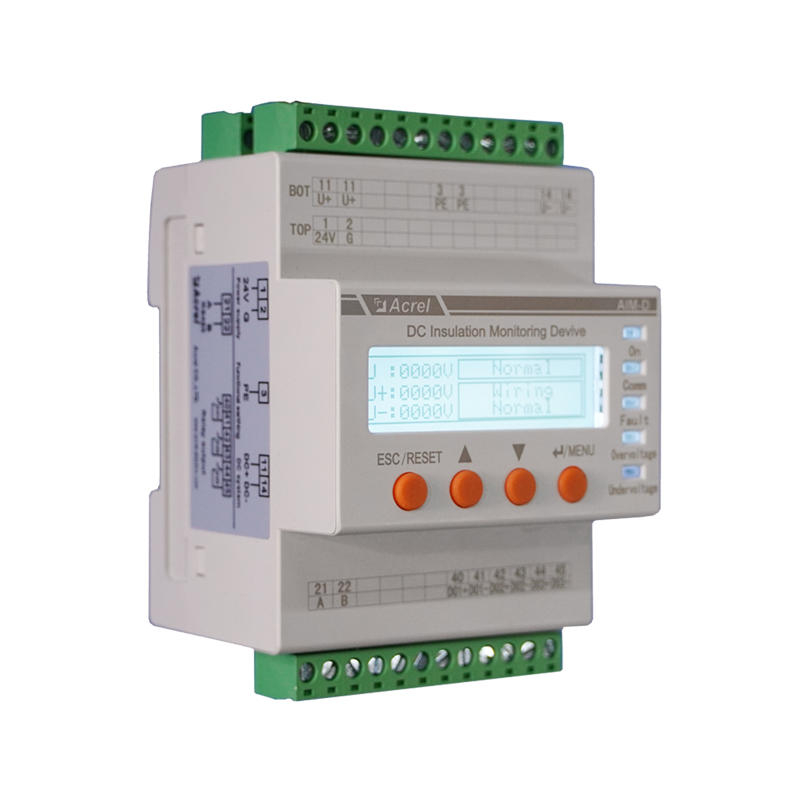

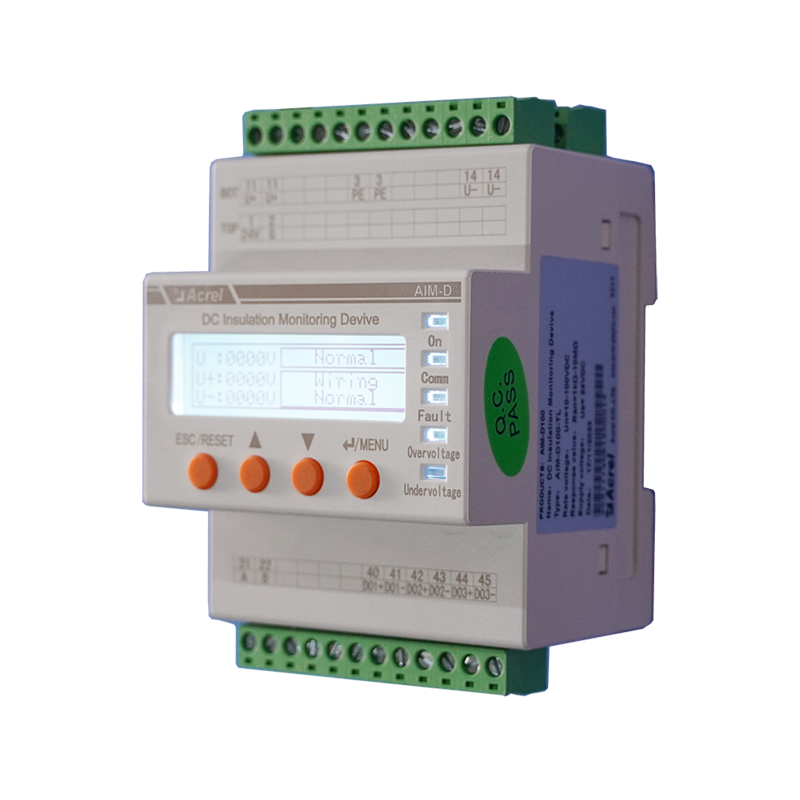

AIM-D100-TH DC DIN Rail Insulation Monitoring Device IMD Sa LCD Display

Pagsubaybay sa paglaban

Over-boltahe at under-boltahe na alarma

Babala at alarma

LED indikasyon/display ng LCD

3 Mga Channel Relay Output

Record ng kaganapan $

Magpadala ng Katanungan Makipag-ugnayan sa Amin

NAKARAAN: AIM-D500-CA DC DIN Rail Insulation Monitoring Device IMD na may IEC61557-8
SUSUNOD: AC Tatlong Phase 100A Input Energy Meter para sa Meter ng EV Charger

Ilarawan

Ang AIM-D100-TH DC Insulation Monitor ay idinisenyo para sa 10-1000V DC Systems. Tinitiyak nito ang kaligtasan ng supply ng kuryente sa pamamagitan ng patuloy na pagsubaybay sa paglaban ng pagkakabukod sa mga system ng IT. Nagbabalaan ito ng mga potensyal na isyu kapag ang paglaban sa pagkakabukod ay bumaba sa ibaba ng mga itinakda na halaga, ginagawa itong mainam para sa mga aplikasyon tulad ng mga halaman ng kuryente, pagpapalit, mga charger ng EV, UPS, at mga solar system.

Mga detalye

Teknikal na parameter		Mga pagtutukoy sa teknikal
Kapangyarihan ng Auxiliary		DC 12 ~ 36V
Maximum na pagkonsumo ng kuryente		≤ 6 W
Monitor ng Boltahe	Saklaw ng boltahe	AIM-D100-TH: DC 100 ~ 1000V ；
	Saklaw ng boltahe	AIM-D100-TL: DC 10 ~ 100V
	Kawastuhan	0.5
	Overvoltage threshold	≥ Na -rate na boltahe * 1 2 0%
	Undervoltage threshold	≤ Na -rate na boltahe * 8 0%
Pagsubaybay sa pagkakabukod	Saklaw ng paglaban sa pagkakabukod	1 kΩ ~ 10m Ω
	Babala at saklaw ng alarma	10kΩ ~ 10mΩ
	Kawastuhan	1 ~ 10kΩ: ± 1k; 10k ~ 500k: ≤3%
	System Leakage capacitance	≤5μf
	Paraan ng Pagsubaybay	Cycle Trigger: 5 ~ 500s pagkaantala maaaring itakda;
	Paraan ng Pagsubaybay	Komunikasyon Trigger: Basahin ang hinihiling
	Pagsubaybay sa pagkakabukod speed	500ms/cycle; 1000ms/cycle
	Panloob na DC impedance	＜ 1 MΩ
Paraan ng alarma		LCD, LED Indicator, Relay Output
A Larm output		3 relay output, maaaring itakda ang N/O o N/C.
Kapasidad ng Makipag -ugnay		AC 250V 5A ；
Kapasidad ng Makipag -ugnay		DC 30V 5A
Fault Record		20 Fault Record s
Komunikasyon		RS485 Interface, MODBUS-RTU Protocol
Pag -install		Pag-install ng Din-riles
Antas ng proteksyon		IP30
Kapaligiran	O Perating temperatura	- 2 0 ~ 60 ℃
	S temperatura ng torage	- 25 ~ 7 5 ℃
	R Masamang kahalumigmigan	<95% , nang walang paghalay
	A ltitude	< 2000m $

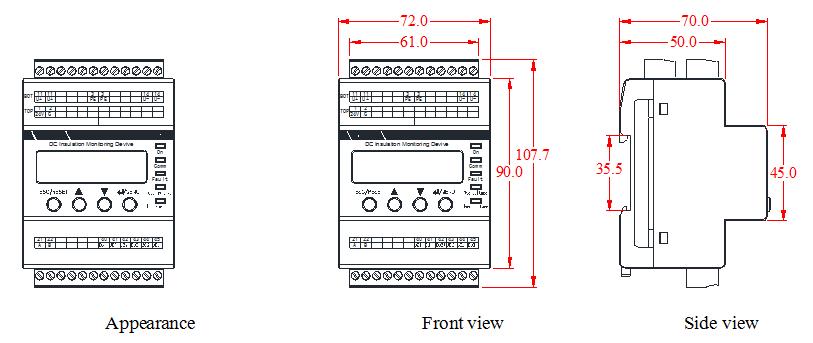

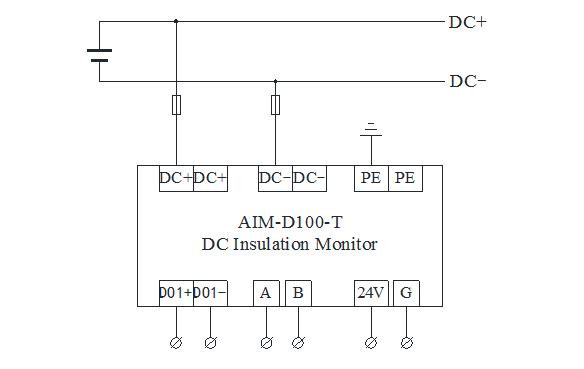

Diagram ng Dimensyon at Kable

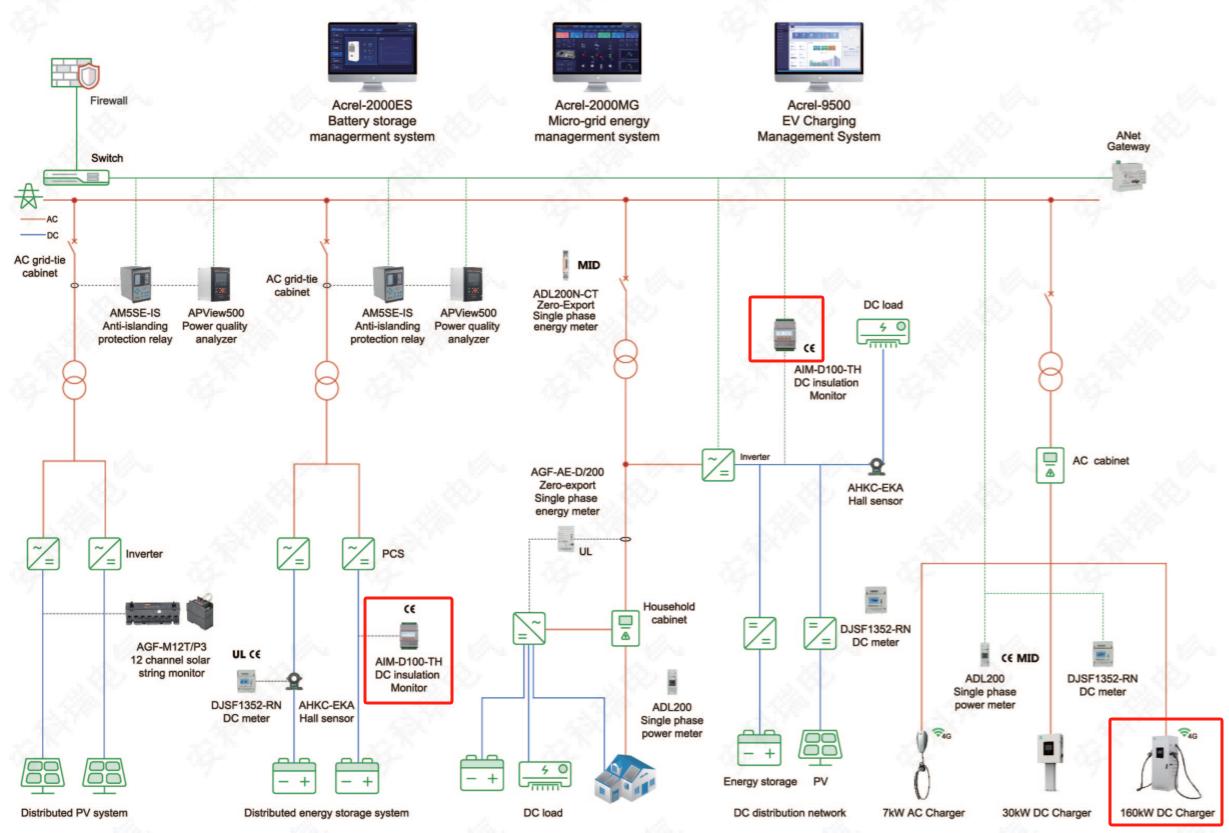

Senaryo ng Aplikasyon
