AC solong/tatlong phase multi-circuits din rail modular power meter

Max. 12 circuit tatlong pagsukat ng phase

Max. 36 Circuits solong pagsukat ng phase

INPUT Kasalukuyang 5A ng CTS

Prepaid/postpaid function para sa pagsingil ng system

KWH Class 0.5

Komunikasyon ng RS485

Opsyonal na Komunikasyon ng Ethernet $

Magpadala ng Katanungan Makipag-ugnayan sa Amin

NAKARAAN: Walang nakaraang produkto
SUSUNOD: Wireless AC Tatlong Phase CT Access Prepaid Meter para sa pagsingil ng system

Ilarawan

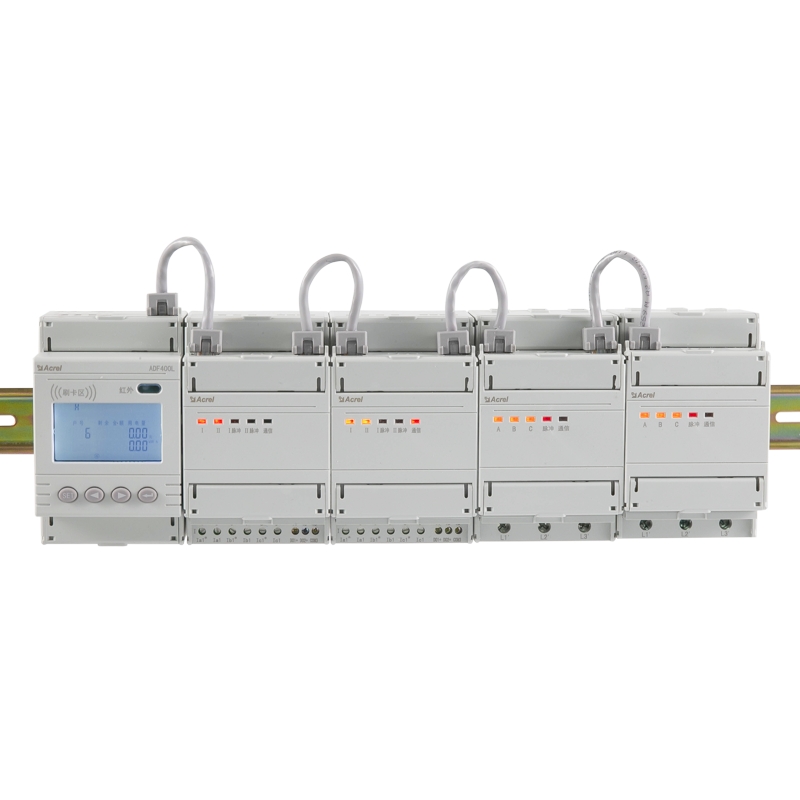

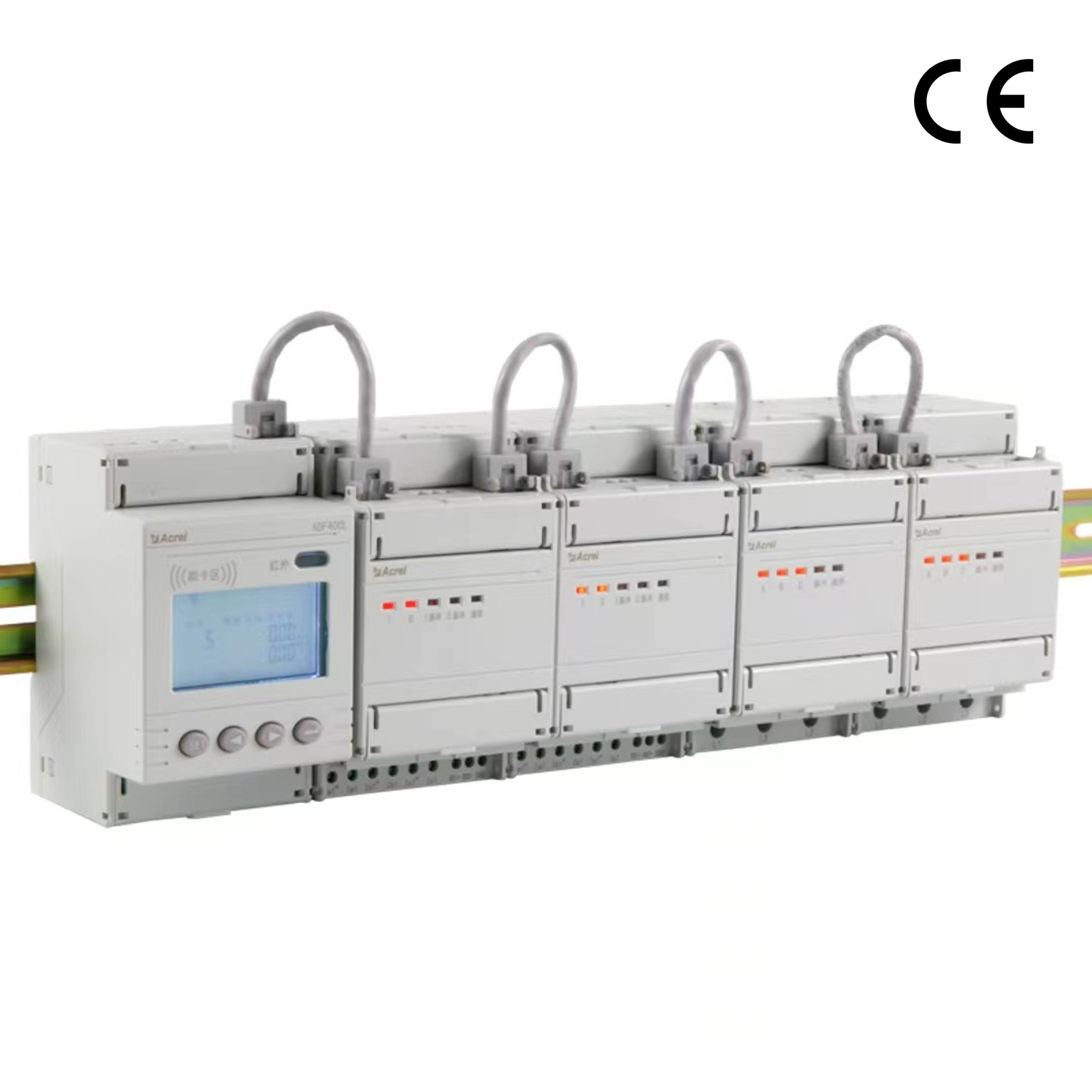

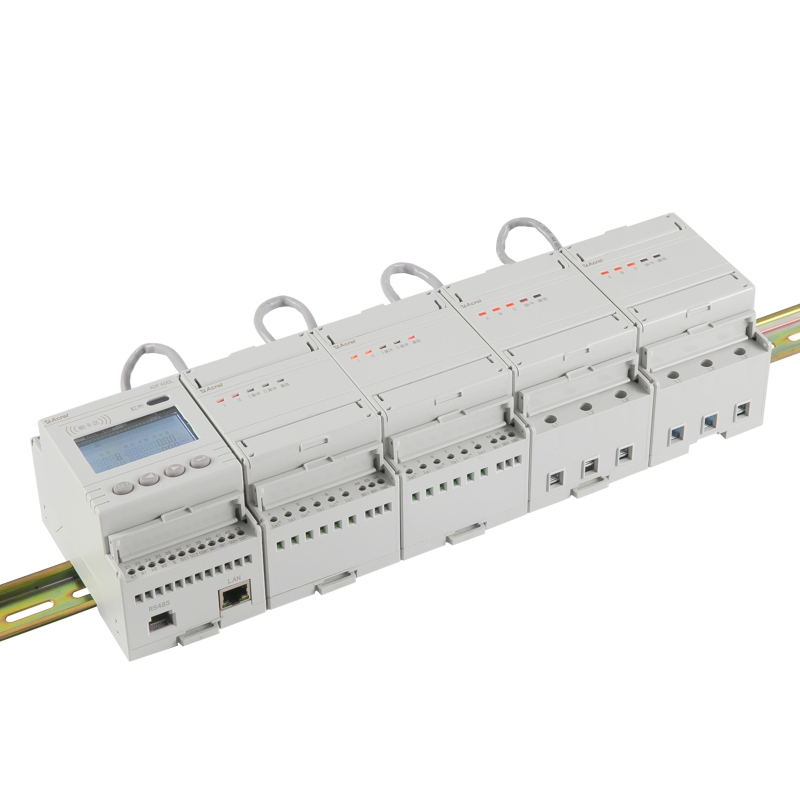

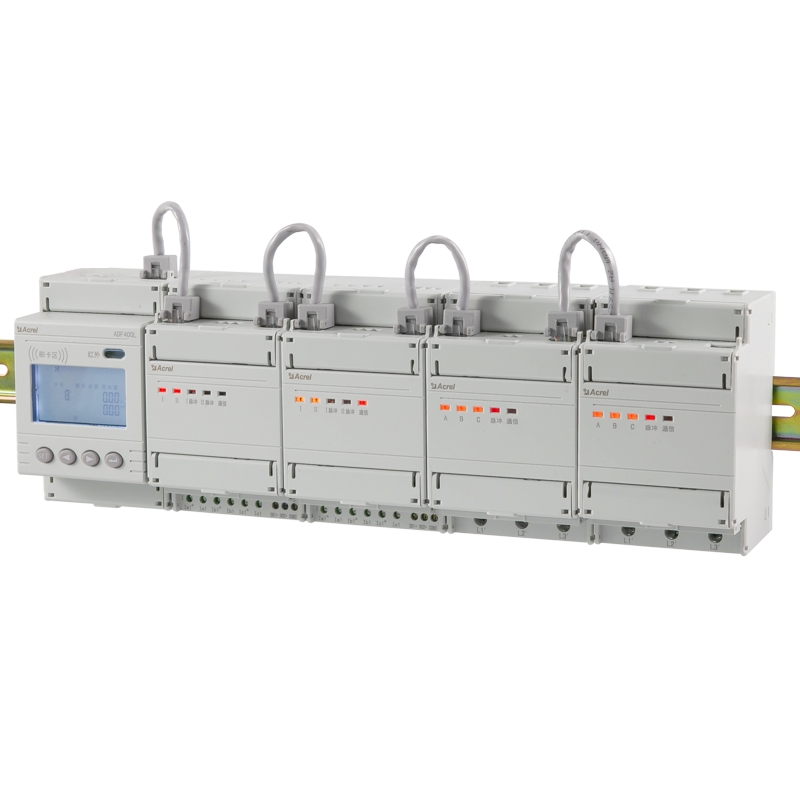

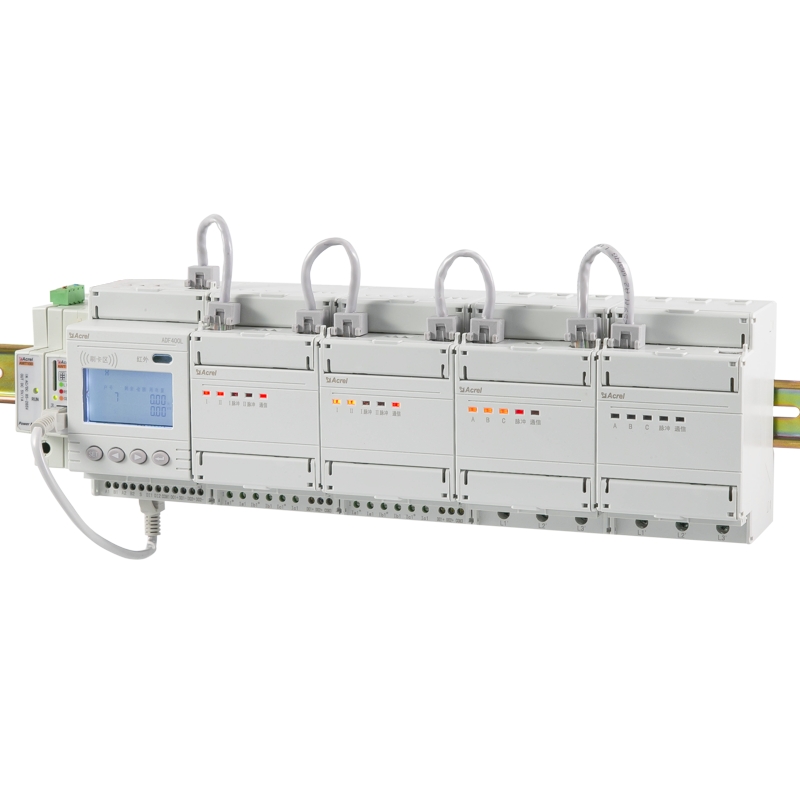

Acrel ADF400L Multi - Circuits Energy Meter ay isang lubos na maraming nalalaman at tumpak na solusyon na idinisenyo para sa magkakaibang mga pangangailangan sa pagsukat ng enerhiya. Maaari itong mapaunlakan ang hanggang sa 12 three-phase o 36 single-phase direktang koneksyon, o 12 three-phase transpormer na koneksyon, na ginagawang angkop para sa isang malawak na hanay ng mga aplikasyon tulad ng mga residential complex, paaralan, at negosyo. Ang meter ng enerhiya na ito ay nilagyan ng mga advanced na pag -andar ng pagsukat, kabilang ang kabuuang aktibong enerhiya, pasulong at baligtad na aktibong enerhiya, at multi -taripa na aktibong pagsukat ng enerhiya. Sinusuportahan nito ang maraming mga taripa na may 4 na mga time zone, 2 oras na iskedyul, 14 araw -araw na oras ng oras, at 4 na mga rate ng taripa, na nagbibigay ng kakayahang umangkop na pamamahala ng pagkonsumo ng enerhiya.

Nagtatampok din ang serye ng ACREL ADF400L ng isang display na LCD na friendly na may backlight, na nagpapahintulot sa madaling pagbasa ng mga sukat tulad ng boltahe, kasalukuyang, aktibong kapangyarihan, reaktibo na kapangyarihan, maliwanag na kapangyarihan, kadahilanan ng kuryente, at dalas. Ang mga kakayahan sa komunikasyon nito ay karagdagang pinahusay ng komunikasyon ng infrared, kasama ang mga interface ng Rs485 at Ethernet na sumusuporta sa mga protocol ng Modbus at DL/T 645, na tinitiyak ang walang tahi na pagsasama sa iba't ibang mga sistema ng pamamahala ng enerhiya. Sa mataas na katumpakan ng pagsukat nito, malawak na pag -andar, at mga pagpipilian sa pag -install ng kakayahang umangkop, ang ADF400L Multi -Circuits Energy Meter ay isang mainam na pagpipilian para sa mahusay at tumpak na pagsubaybay at pamamahala ng enerhiya.

Mga detalye

Teknikal na parameter		ADF400L- □ H □ S □ D (y)- □
Kapangyarihan ng Auxiliary	Boltahe	Tatlong-Phase 3*220V/380V Power Supply (para sa Single-Phase Power Supply, Short-Circuit Terminals 1, 2, at 3 sa Instrument)
Kapangyarihan ng Auxiliary	Pagkonsumo ng kuryente	≤10W
Boltahe input	Na -rate na boltahe	3 × 220/380V 、 3 × 57.7/100V
Boltahe input	Dalas ng sanggunian	50Hz
Kasalukuyang input	Input kasalukuyang	3 × 1 (6) A (pag -access sa CT), 3*10 (80) A (direktang pag -access)
Kasalukuyang input	Simula sa kasalukuyan	1 ‰ ib
Pagsukat sa pagganap	Pagsukat ng kawastuhan	0.5s level
Pagsukat sa pagganap	Katumpakan ng orasan	≤0.5S/d
Pulso	Pulso output	Ang bawat three-phase metering module ay may 1 aktibong pulso ng enerhiya
	Pulso Width	80ms ± 20ms
	Pulso constant	3 × 1 (6) Isang pagtutukoy 6400 IMP/KWH
	Pulso constant	3 × 10 (80) Isang pagtutukoy 400 IMP/KWH
Lumipat	Pangunahing module	Pangunahing module 2DI 2DO，Among them, DI is dry contact input
Lumipat	Module ng alipin	Transformer Access Slave Module 2di 4do ， Kabilang sa mga ito, ang DI ay 220V wet contact input
Komunikasyon	Infrared interface	Komunikasyon ng infrared
	RS485 interface	Modbus-rtu
	Interface ng Ethernet	Modbus-TCP 、 TCP/IP
Paligid	temperatura	Temperatura ng pagpapatakbo ： -20 ℃ ~ 60 ℃ ，
	temperatura	temperatura ng imbakan ： -30 ℃ ~ 70 ℃
	kahalumigmigan	≤95%rh ， walang kondensasyon, walang kinakailangang lugar ng gas
	taas	≤2000m $

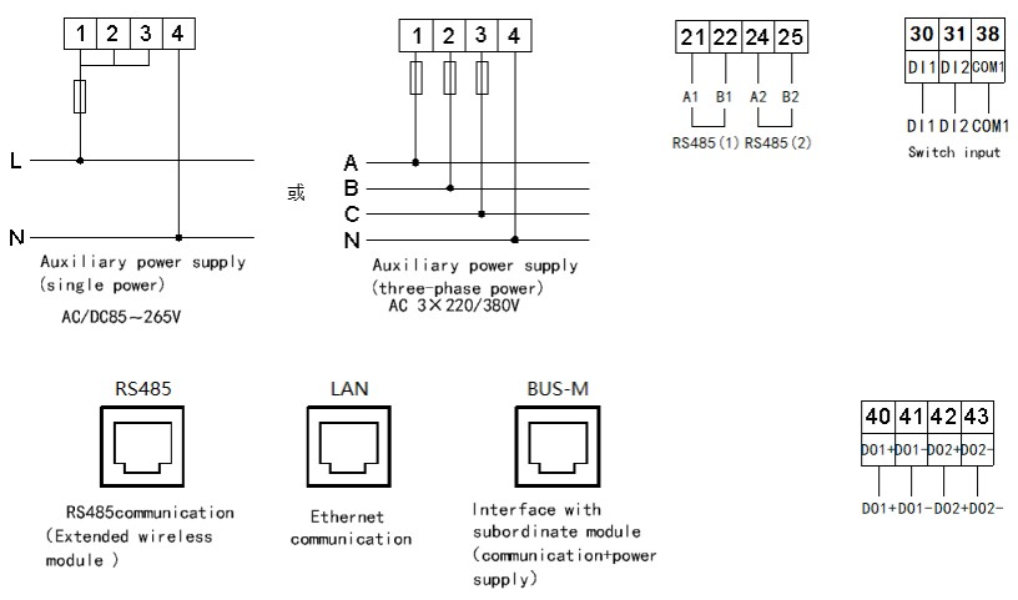

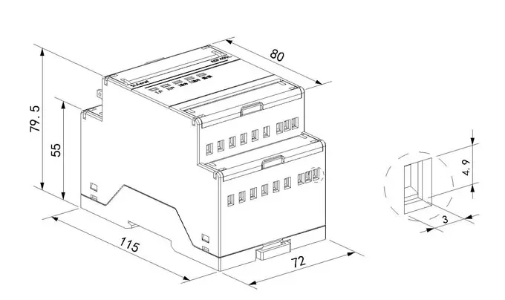

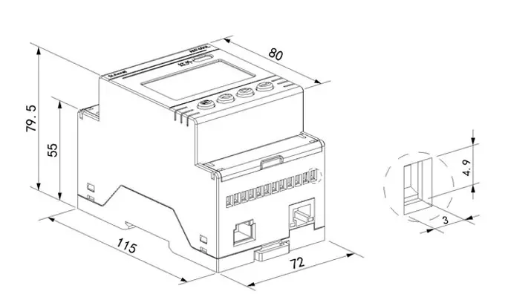

Diagram ng Dimensyon at Kable

Senaryo ng Aplikasyon

Sistema ng pamamahala ng kahusayan ng enerhiya

IoT Energy Management System $

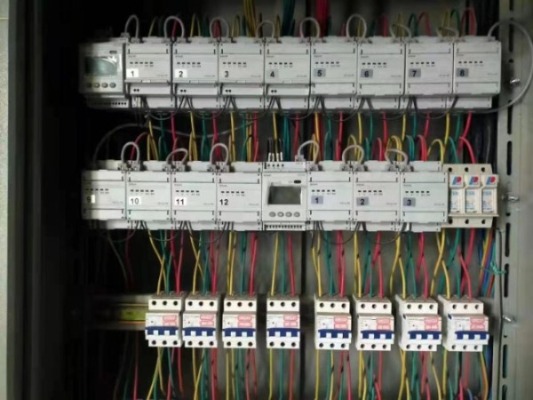

Aplikasyon sa Lugar ng Trabaho
