Nagbibigay ang Acrel ng mga solusyon sa NIO para sa mga digital na O&M ng mga istasyon ng pagpapalit ng baterya

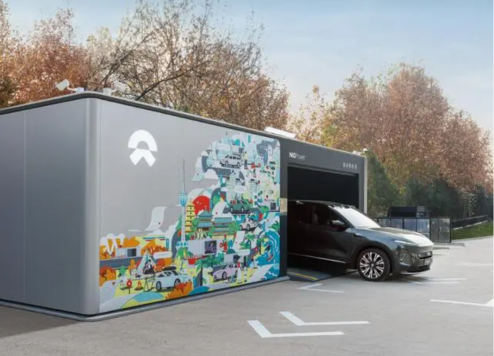

Noong Disyembre 23, 2023, inihayag ng NIO ang isang mahalagang plano upang magtayo ng 1,000 mga istasyon ng pagpapalit ng baterya noong 2024, na nagdadala ng kabuuang bilang ng mga istasyon ng pagpapalit ng NIO sa higit sa 3,310. Noong 2025, nilalayon ng NIO na makumpleto ang isang high-speed na network swap network na sumasaklaw sa "siyam na ruta ng hilaga-timog, siyam na ruta ng silangan-kanluran, at 19 pangunahing kumpol ng lungsod," na may pandaigdigang bilang ng mga istasyon ng pagpapalit na lumampas sa 4,000. Ang pangunahing layunin ng estratehikong plano na ito ay upang magbigay ng mga may -ari ng kotse ng mas maginhawang singilin at mga serbisyo ng pagpapalit ng baterya. Kung ikukumpara sa mga tradisyunal na istasyon ng singilin, ang mga istasyon ng swap ng baterya ng NIO ay maaaring makumpleto ang pagsingil ng baterya at pagpapalit sa isang maikling panahon, na nag -aalok ng isang mas mabilis na solusyon sa muling pagdadagdag ng enerhiya, na naging isang pangunahing highlight para sa pag -akit ng mga bagong consumer ng sasakyan ng enerhiya.

Ang mga istasyon ng swap ng baterya ay mga assets na masidhing kapital na nangangailangan ng makabuluhang pamumuhunan sa pananalapi sa panahon ng konstruksyon at paunang yugto ng operasyon. Ang pamamahala at pagpapatakbo ng mga ito sa pamamagitan ng isang digital platform ay maaaring maliwanag na mapahusay ang karanasan ng gumagamit habang malaki ang pagbabawas ng mga gastos sa pagpapatakbo para sa mga istasyon ng pagpapalit.

Lokasyon ng Proyekto: China $

Makipag -ugnay sa amin

PreV: Walang nakaraang produkto
Susunod: Shangri-la Hotel Online Energy Monitoring System

Pangkalahatang -ideya ng Proyekto $

Mga pangangailangan ng customer

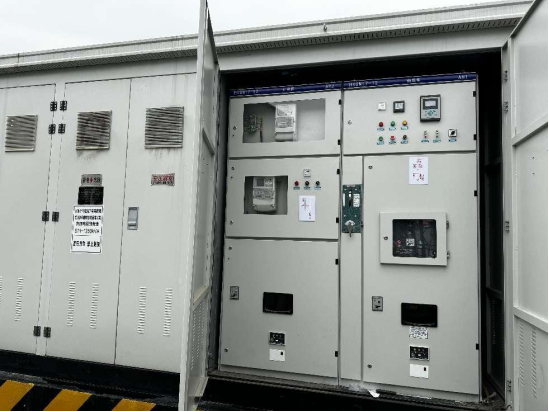

Ang mga sistema ng pamamahagi ng pamamahagi ng baterya ay karaniwang gumagamit ng mga substation na uri ng lalagyan. Ang mga ito ay binubuo ng tatlong magkahiwalay na compartment: high-boltahe, transpormer, at mababang boltahe. Ang kanilang mga de -koryenteng kapasidad ay saklaw mula 630kva hanggang 1250kva, na nag -iiba sa laki ng istasyon, tulad ng ipinapakita sa figure.

Ang NIO ay nagtatag ng mga pamantayang kinakailangan para sa matalinong pamamahala ng mga substation ng lalagyan ng swap ng baterya na uri, na tinukoy ang mga kinakailangan sa pagsubaybay para sa mga elektrikal na mga parameter, temperatura ng mga punto ng contact, at mga parameter ng kapaligiran sa silid ng transpormer pati na rin ang mataas at mababang boltahe na mga compartment.

1	Temperatura ng kapaligiran at kahalumigmigan	High-boltahe na silid, silid ng transpormer, silid na mababa ang boltahe	Module ng temperatura at kahalumigmigan	Heater/Fan
2	Magkasanib na temperatura	Transformer Body, High-Voltage Cable Head (koneksyon point ng high-boltahe na gabinete), itaas na terminal ng low-boltahe na frame circuit breaker, mas mababang terminal ng mababang-boltahe na may hulma na circuit breaker, mababang boltahe na busbar	Pagsukat ng wireless na temperatura	Fan/Alarma/Trip
3	Deteksyon ng Boltahe	Pag-input ng End of Infeed High-Voltage Gabinete o Output End ng Outfeed High-Boltage Cabinet, Mas mababang dulo ng Main Switch ng Low-Voltage Sub-Distribution Board	Relay o multi-functional electric meter	-
4	Kasalukuyang pagtuklas	Output End Of Infeed High-Voltage Gabinete o Output End ng Outfeed High-Boltage Cabinet, Mataas na dulo ng Main Switch ng Low-Voltage Sub-Distribution Board, Upper End of Outfeed Low-Voltage Molded-Case Circuit Breaker, Output End of Outfeed High-Voltage Cabinet, Low-Voltage Busbar	Relay, multi-functional electric meter	-
5	Enerhiya Metering/Power Factor	Pag-input End of Infeed High-Voltage Gabinete o Output End ng Outfeed High-Boltage Gabinete, Mataas na Pagtatapos ng Main Switch ng Low-Voltage Sub-Distribution Board, Upper End of Outfeed Low-Voltage Molded-Case Circuit Breaker	Multi-functional electric meter	-
6	Harmonic detection	Output End of Outfeed High-Voltage Cabinet	Harmonic detection Device	-
7	Pag -access sa Pag -access sa Door	Mga panlabas na pintuan ng silid na may mataas na boltahe, silid na may mababang boltahe, silid ng transpormer, panloob na pintuan ng silid ng transpormer	Limitahan ang Lumipat	Alarm
8	Ang pagtuklas ng usok	High-boltahe na silid, silid ng transpormer, silid na mababa ang boltahe	Sensor ng Usok	-
9	Ang pagtuklas ng paglulubog ng tubig	Mas mababang bahagi ng substation ng kahon ng Transformer room	Sensor ng paglulubog ng tubig	-
10	Surge State Detection/Protection Fuse Detection	Mababang Board ng Sub-Destribution Board	Surge Protector na may komunikasyon	-
11	Ang high-boltahe na circuit breaker state detection	High-boltahe circuit breaker, high-boltahe na switch ng earthing, high-boltahe na switch ng pag-load, high-boltahe pangunahing fuse, mababang boltahe na frame circuit breaker, low-boltahe na hulma-case circuit breaker, fan switch	Pakikipag -ugnay sa Auxiliary	-
12	Remote Compensation Control/Monitoring	Mababang-boltahe na capacitor gabinete	Power Capacitor Compensation Device	-

Acrel Solution

Pag -configure ng kagamitan at scheme ng network

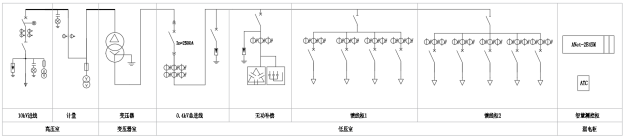

Ayon sa mga kinakailangan sa on-site, ang box-type na substation ay nilagyan ng acrel microprocessor-based na mga aparato ng proteksyon, harmonic detection device, multi-functional meters, wireless temperatura sensor, reaktibo na mga controlers ng kabayaran sa kuryente, at mga intelihenteng aparato ng kabayaran sa kapasitor. Ang mga aparatong ito ay konektado sa pamamagitan ng isang RS485 bus sa Intelligent Gateway ANET-2E4SM na matatagpuan sa Smart Measurement and Control Cabinet. Sa wakas, ang data ay na -upload sa operasyon ng istasyon ng swap ng NIO Battery at platform ng pamamahala ng pagpapanatili sa pamamagitan ng 4G.

	Produkto	Acrel Model	Function	Mga Tala
1	Enerhiya meter	AMC73-AI3	Tatlong phase kasalukuyang metro	0.4kv papasok na mga circuit circuit, ipakita ang tatlong phase kasalukuyang
2	Power Compensation Controller	ARC-28F/Z-USB-L	Nilagyan ng 28 pangkat ng mga capacitor para sa hiwalay at pinagsamang kabayaran, awtomatikong kontrol ng paglipat upang makamit ang target na kadahilanan ng kapangyarihan.	Power Capacitor Compensation Cabinet
3	Intelligent Capacitor	AZC-SP1/450	Ang intelihenteng kapasitor, napiling hiwalay o pinagsamang kabayaran, na nilagyan ng interface ng komunikasyon ng RJ45 network, na katugma sa power compensation controller para sa reaktibo na kabayaran sa kuryente.	0.4kv kabayaran sa kuryente
4	Wireless temperatura sensor receiver	ATC450-C	Tumatanggap ng data mula sa mga wireless na sensor ng temperatura at nai -upload ito sa Intelligent Gateway sa pamamagitan ng RS485 interface.	Pagsukat ng wireless na temperatura
5	Wireless temperatura sensor	Ate400	Sinusubaybayan ang temperatura ng mga high-boltahe na mga kasukasuan ng cable, itaas na mga terminal ng mga low-boltahe na frame circuit breakers, mas mababang mga terminal ng mga low-boltahe na may hulma na circuit breakers, at mga mababang boltahe na busbars.	Pagsukat ng wireless na temperatura
6	Lumipat ng yunit ng koleksyon ng dami	Artu100	Nilagyan ng hanggang sa 32 mga channel para sa koleksyon ng signal ng telecommunication, nag -upload ng data sa gateway sa pamamagitan ng komunikasyon ng RS485.	Koleksyon ng telecommunication
7	Intelligent Gateway	ANET-2E4SM	Ang Edge Computing Gateway, naka-embed na Linux System, ay sumusuporta sa komunikasyon ng socket, ay nagbibigay ng pag-encrypt ng AES at pagpapatunay ng pagkakakilanlan ng MD5, sumusuporta sa patuloy na paghahatid ng data, sumusuporta sa MODBUS, MODBUS TCP, DL/T645-1997, DL/T645-2007, 101, 103, at 104 na mga protocol.	Kinokolekta, nagko -convert, at lohikal na hinuhusgahan ang data tulad ng koryente, kapaligiran, atbp.
8	Module ng pagpapalawak ng Gateway	ANET-M4G/M485	Maaaring magamit sa ANET-2E4SM Intelligent Gateway upang mapalawak ang 4G wireless na komunikasyon o interface ng RS485.	Module ng pagpapalawak ng Gateway
9	Temperatura at kahalumigmigan sensor	/	Kinokolekta ang temperatura at kahalumigmigan ng silid na may mataas na boltahe, silid ng transpormer, at mga kapaligiran ng silid na may mababang boltahe, at nag-upload ng data sa gateway sa pamamagitan ng komunikasyon ng RS485.	Mga parameter ng kapaligiran
10	Pag -access sa pinto, paglulubog ng tubig, usok, pagsulong	/	Kumokonekta sa yunit ng koleksyon ng dami ng switch sa pamamagitan ng mga signal ng switch ng dami.	Mga parameter ng kapaligiran

Platform

Tulad ng itinatag ng NIO ang isang operasyon ng istasyon ng swap ng baterya at platform ng pagpapanatili, ang data mula sa substation na uri ng lalagyan na ito ay nakolekta ng ANET-2E4SM Intelligent Gateway at na-upload sa platform sa kinakailangang format. Ang gateway, na may isang naka-embed na system, ay nag-aalok ng lokal na koleksyon ng data, lohikal na paghuhusga, pag-convert ng protocol, resume ng breakpoint, pag-encrypt ng data, at napapasadyang mga protocol, tinitiyak ang walang tahi na pagsasama na may mas mataas na antas ng mga platform.

Acrel EMS Electrical Operation at Maintenance Platform Sapat din para sa operasyon ng substation at pagpapanatili. Maaari itong kumonekta sa data mula sa libu -libong mga pagpapalit ng gumagamit, kabilang ang mga de -koryenteng mga parameter at data sa kapaligiran tulad ng kasalukuyang, boltahe, kapangyarihan, katayuan ng switch, temperatura ng transpormer, temperatura ng kapaligiran at kahalumigmigan, paglulubog ng tubig, usok, video, at control control. Sa kaso ng mga abnormalidad, nagpapadala ito ng mga signal ng alerto sa pamamagitan ng SMS at app sa loob ng 10 segundo. Ang platform ay nagtatalaga ng mga gawain sa pagpapatakbo at pagpapanatili sa mga tauhan sa pamamagitan ng mobile app at sinusubaybayan ang pagpapatupad ng gawain gamit ang pagpoposisyon ng beidou upang makabuo ng isang proseso ng closed-loop, pagpapahusay ng kahusayan at pagpapagana ng napapanahong pagtuklas ng depekto at pagwawasto.

Mga website ng demo: http://cloud.acrel.cn
Account: Acrel
Password: 123456 $

Mga Resulta at Pakinabang ng Proyekto

Power Monitor

Ang platform ng Operation and Maintenance (O&M) ay nangongolekta ng data mula sa sistema ng pamamahagi ng kuryente ng uri ng lalagyan-type sa pamamagitan ng isang 4G network. Kasama sa data ang kasalukuyang, boltahe, kapangyarihan, enerhiya, at katayuan ng switch, na nagbibigay ng parehong real-time at makasaysayang data sa substation.

Mga istatistika ng enerhiya

Nag-aalok ang platform ng mga istatistika ng enerhiya na ginagamit ng oras, pagsusuri ng pagkonsumo ng enerhiya at mga gastos sa panahon ng rurok, balikat, at mga off-peak period. Bumubuo ito ng pang-araw-araw, buwanang, at taunang mga ulat, at inihahambing ang data sa pamamagitan ng pagsusuri sa taon-sa-taon at buwan-buwan. Makakatulong ito sa mga gumagamit na makalkula ang mga gastos sa pagpapatakbo.

Alarma ng anomalya

Sinusubaybayan ng platform ang iba't ibang mga parameter ng uri ng lalagyan na uri ng lalagyan, tulad ng kasalukuyang, boltahe, kapangyarihan, katayuan ng switch, rate ng pag-load ng transpormer at temperatura ng paikot-ikot, temperatura ng magkasanib na kapaligiran, temperatura ng kapaligiran at kahalumigmigan, usok, paglulubog ng tubig, video, at impormasyon sa control control. Sa kaso ng anumang mga anomalya, agad itong nagpapadala ng mga mensahe ng alarma sa mga tauhan ng pagpapanatili sa pamamagitan ng APP at SMS.

Pamamahala sa Operasyon at Pagpapanatili

Ang platform ay tumutulong sa mga gumagamit na lumikha ng mga plano sa inspeksyon, mga depekto sa record na matatagpuan sa panahon ng pag -iinspeksyon, isyu ng mga order ng pag -aalis ng trabaho, at mga ruta ng pagsubaybay sa inspeksyon at pag -unlad ng pag -aalis. Ang mga gumagamit ay maaari ring magbigay ng puna sa pag-unlad ng gawain, pagpapagana ng isang proseso ng pamamahala ng closed-loop O&M.

Mga Ulat ng Gumagamit

Ang platform ng O&M ay awtomatikong bumubuo ng mga ulat ng gumagamit sa paggamit ng kuryente at mga diagnostic ng pagpapatakbo. Nagbibigay ito ng pana -panahong mga ulat ng diagnostic sa sistema ng pamamahagi ng kuryente, nagbubuod ng mga umiiral na isyu, at nag -aalok ng mga mungkahi sa pagpapabuti.

Bilang karagdagan, ang platform ay nag -aalok ng pagsubaybay sa kapaligiran, pagsubaybay sa video, pagsusuri ng kalidad ng kuryente, pagsusuri ng demand, at pag -andar ng pamamahala ng imbentaryo ng kagamitan. Ang mga tampok na ito ay tumutulong sa mga gumagamit sa pamamahala ng mga heograpikong pagkakalat at maraming mga substation na uri ng lalagyan, pagpapahusay ng pagiging maaasahan ng supply ng kuryente at habang-buhay na kagamitan, at pagbabawas ng mga gastos sa O&M at kapangyarihan.
