Home / Mga produkto / Power Quality Analyzer / APVIEW400 CLASS Isang Certificated Power Quality Analyzer

APVIEW400 CLASS Isang Certificated Power Quality Analyzer

IEC61000-4-30 ED3 Class A Sertipiko

IEC60253-22 Class 0.2S

Pag -record ng Waveform ng Disturbance

Direksyon ng Direksyon ng Direksyon

2000 Pag -record ng Waveform

5000 SOE Pag -record ng $

Magpadala ng Katanungan Makipag-ugnayan sa Amin

NAKARAAN: Walang nakaraang produkto
SUSUNOD: Walang susunod na produkto

Ilarawan

Ang Acrel APView400 Power Quality Analyzer ay isang propesyonal na kapangyarihan - kalidad ng pagsubaybay sa aparato para sa PQM system. Sumusunod ito sa IEC61000 - 4 - 30 ED3 Class A at IEC60253 - 22 na mga pamantayan sa klase na 0.2s. Sa mga advanced na pag -andar tulad ng kaguluhan ng pag -record ng alon ng alon at pag -aalsa ng direksyon, maaari itong magtala ng higit sa 2000 na mga alon at 5000 na pagkakasunud -sunod ng mga kaganapan (SOE). Nagtatampok din ito ng mataas na pagsukat ng katumpakan, isang mataas na pagganap na multi -core platform, at isang naka -embed na operating system. Ang aparato ay angkop para sa mga sistema ng kapangyarihan - mga sistema ng supply hanggang sa 35kV at malawakang ginagamit sa mga industriya tulad ng mga semiconductors, petrochemical, bakal, ospital, mga sentro ng data, at transportasyon. Sinusuportahan din nito ang iba't ibang mga protocol ng komunikasyon tulad ng Modbus - RTU, ModBus - TCP, at IEC61850 MMS, ginagawa itong isang komprehensibong solusyon para sa kapangyarihan - kalidad ng pagsubaybay.

Mga detalye

Teknikal na parameter	Halaga
Na -rate na halaga	AC boltahe: AC/DC220V, AC/DC110V o DC48V
Na -rate na halaga	AC Kasalukuyang: AC1A, 5A;
Labis na karga kapasidad	1.2in, patuloy na pagtatrabaho
	20 beses para sa 1 segundo
	20 beses para sa 1 segundo
Power Supply	Na -rate: AC/DC220, AC/DC110V o DC48V
	Pinapayagan na paglihis: -20% - 20%
	Pagkonsumo ng Power: ≤15W
Pagkonsumo ng kuryente	≤0.5va (solong yugto)
Pagsukat ng galit	0-1.2in
Digital output	Buhay ng Mekanikal na Serbisyo: ≥10000
	Output Mode: Passive contact
	Kapasidad ng Paglipat: ≤4000W o ≤384va
	On-state Kasalukuyang: ≥16A (AC250V/DC24V) sa tuluy -tuloy na mode;
	≥30a Para sa isang maikling termino (200ms)
	≥30a Para sa isang maikling termino (200ms)
Kawastuhan	Klase 0.5




	Boltahe ng RMS ：： ± 0.1%
	RMS Kasalukuyang ：： ± 0.1%
	P, q, s ： ± 0.2%
	Power Factor ： Class 0.5
	Voltage Deviation ： 0.1%
	Frequency Deviation ： ± 0.001Hz
	Frequency Deviation ： ± 0.001Hz
Komunikasyon	RS485, MODBUS-RTU Protocol; Ethernet.
Tatlong-phase na hindi balanse	Hindi balanse ang boltahe: ± 0.15%
Tatlong-phase na hindi balanse	Kasalukuyang hindi balanse: ± 1%
Ang dalas ng kuryente ay huminto sa boltahe	Sa pagitan ng power supply set ng mga terminal at signal input, output set ng mga terminal 2kV/1min (RMS)
Ang dalas ng kuryente ay huminto sa boltahe	Sa pagitan ng shell at lahat ng hanay ng mga terminal (maliban sa hanay ng mga terminal ng sanggunian na sanggunian na mas mababa sa 40V) AC 4KV
Temperatura	Operasyon: -10 ℃～ 55 ℃ Imbakan: -30 ℃- 80 ℃
Kahalumigmigan	≤95%RH, walang kondensasyon, nang walang kinakailangang gas
Taas	≤ 2500m $

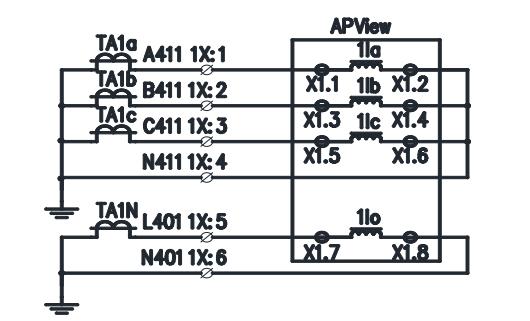

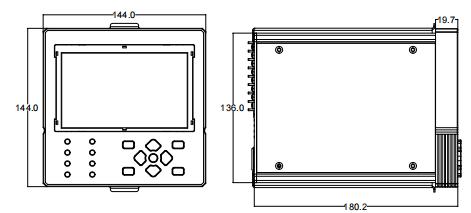

Diagram ng Dimensyon at Kable

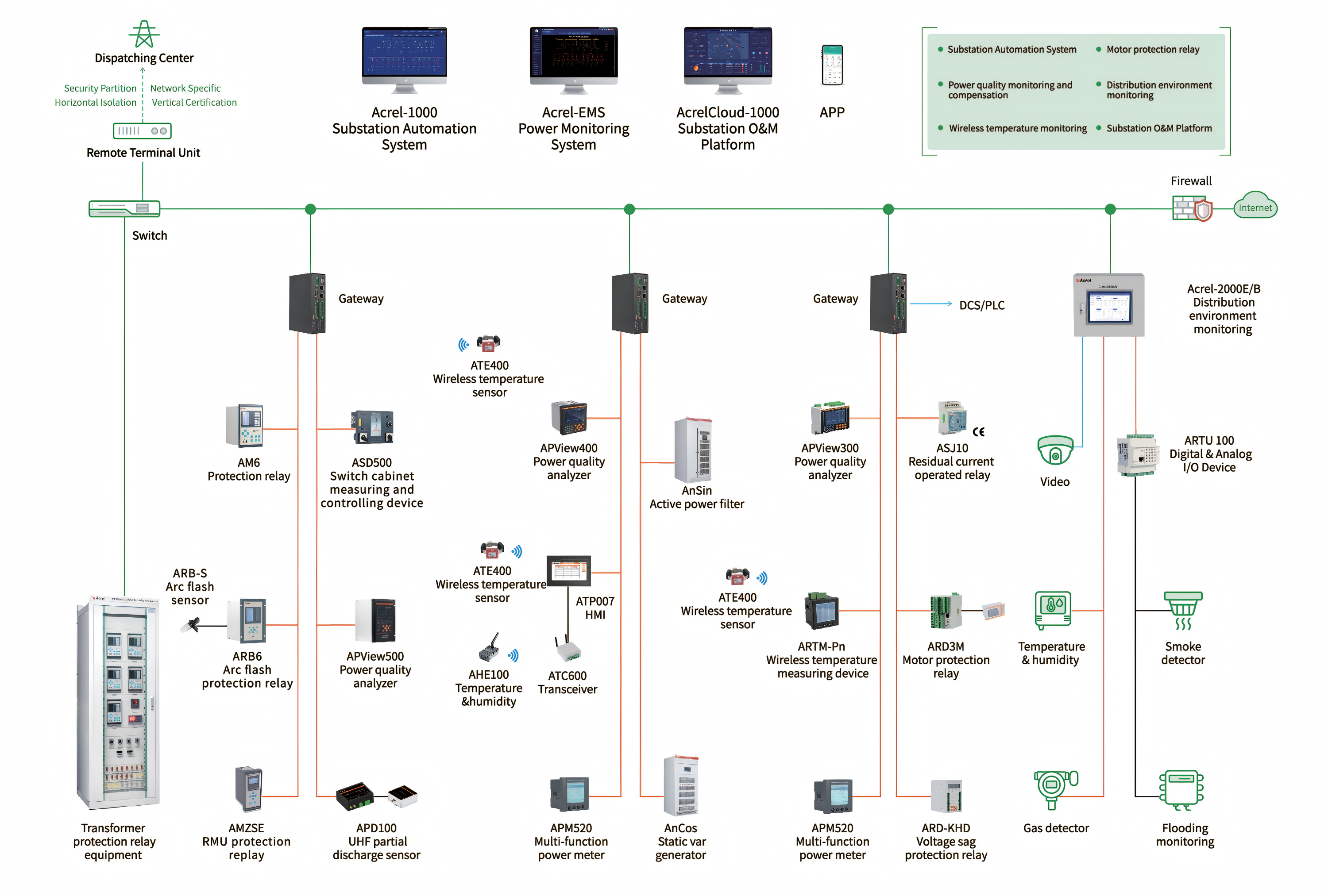

Senaryo ng Aplikasyon
