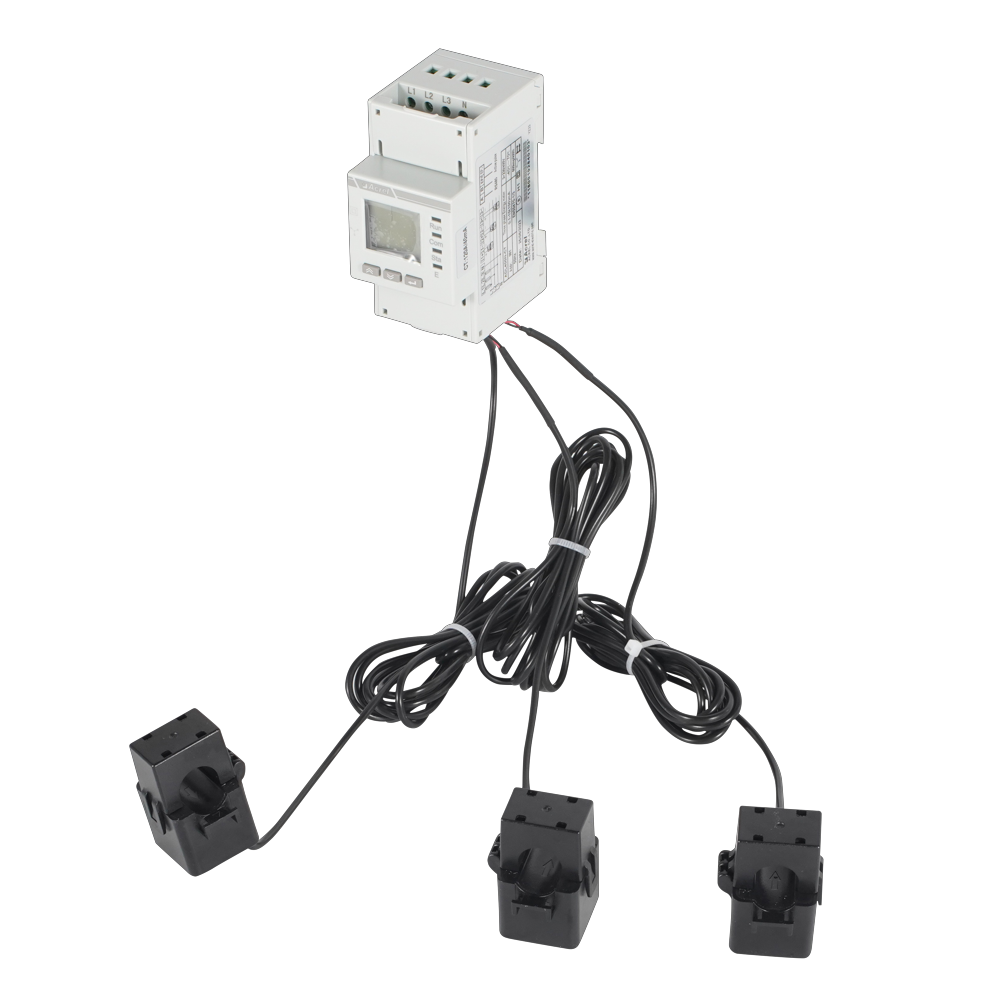

Kalagitnaan ng sertipikadong AC tatlong phase energy meter na nilagyan ng split core CTS

Na -rate na kasalukuyang: 80A/120A ng CTS

Kalagitnaan ng sertipikadong

100ms mabilis na oras ng pagtugon

Na -rate na boltahe: 3*230/400V

Mataas na katumpakan na klase 0.5s

RS485 Komunikasyon $

Makipag-ugnayan sa Amin
NAKARAAN: Mid Certified AC Single Phase Energy Meter na may Panlabas na CT
SUSUNOD: AC Multi Channels Wireless IoT Energy Meter

+86-18702106858 / +86-21-69156352

[email protected]

  • Ilarawan

  • Ang ADL Series Din-riles na naka-mount na multifunctional na electric meter meter ay isang intelihenteng aparato na idinisenyo para sa mga bagong sistema ng henerasyon ng lakas ng enerhiya, kabilang ang photovoltaic grid-konektado, micro inverter, energy storage, at AC pagkabit system.

    Nag-aalok ang produktong ito ng pagsukat ng high-precision, isang compact na disenyo, mabilis na tugon, at madaling pag-install. Maaari itong mag -sample, sukatin, at subaybayan ang mga parameter ng kuryente habang nakikipag -usap sa mga inverters o mga sistema ng pamamahala ng enerhiya (EMS). Kasama sa mga pangunahing tampok ang pag-iwas sa reverse power flow, pag-regulate ng henerasyon ng kuryente, at pamamahala ng pagsingil ng baterya at paglabas batay sa real-time at naipon na enerhiya ng kuryente.

    Bilang karagdagan, sinusuportahan nito ang pagsukat ng bidirectional at pamamahagi ng sambahayan na Photovoltaic Energy Management, tinitiyak ang mahusay at matalinong paggamit ng enerhiya.

  • Mga detalye
  • Item Mga parameter
    Model Hindi. ADL400N-CT
    Pagsukat Grid Tatlong-phase four-wire
    Boltahe Na -rate na boltahe Tatlong yugto: 3 × 230/400V
    Saklaw ng input ± 20%
    Labis na karga 1.2 beses na rating (tuloy -tuloy)
    2 beses ang rating para sa 1 segundo
    Pagkonsumo ng kuryente <2w ， <10va
    Klase ng kawastuhan Error ± 0.5%
    Kasalukuyan Input kasalukuyang AC 0.5-10 (80) a ， AC 0.5-10 (120) a
    Labis na karga 1.2 beses na rating (tuloy -tuloy)
    2 beses ang rating para sa 1 segundo
    Pagkonsumo ng kuryente <1w ， <1va
    Klase ng kawastuhan Error ± 0.5%
    Kapangyarihan Aktibo, reaktibo, maliwanag na kapangyarihan, error ± 0.5%
    Dalas ng grid 50/60Hz, error ± 0.5%
    Rate ng tugon ≤100ms (boltahe, kasalukuyang, kapangyarihan)
    ≤1s (elektrikal na enerhiya)
    Pagsukat category Cat IiI
    Antas ng Overvoltage OVC III
    Pagsukat Electric Energy Aktibong enerhiya ： Klase b
    Reactive Energy (katumpakan ng klase 2)
    pagkonsumo ng kuryente ≤2w
    Pagkakataon ng Electromagnetic E2
    Seguridad Kapangyarihan frequency withstand voltage Sa pagitan ng komunikasyon at signal input, AC3KV 1min
    Paglaban sa pagkakabukod Mga terminal ng pag -input at output sa casing> 100MΩ
    Komunikasyon Interface at protocol ng komunikasyon RS485 Interface at Modbus RTU Protocol
    Komunikasyon address range Modbus rtu: 1 ~ 247 ； $
    Baud Rate Suportahan ang 1200bps-38400bps
    Kapaligiran Temperatura ng pagpapatakbo -40 ℃ ～ 70 ℃
    Temperatura ng imbakan -40 ℃ ～ 80 ℃
    Kamag -anak na kahalumigmigan ≤95% (nang walang paghalay)
    "Hindi angkop para sa mga mamasa -masa na kapaligiran"
    Taas ≤2000m
    Pamantayan sa Sanggunian EN IEC 61010-1: 2010 Mga Kinakailangan sa Kaligtasan para sa Mga Kagamitan sa Elektrikal para sa Pagsukat, Kontrol, at Paggamit ng Laboratory - Bahagi 1: Pangkalahatang Mga Kinakailangan
    EN IEC 61010-2-030: 2010 Mga Kinakailangan sa Kaligtasan para sa Mga Kagamitan sa Elektrikal para sa Pagsukat, Kontrol, at Paggamit ng Laboratory-Bahagi 2-030: Mga partikular na kinakailangan para sa kagamitan na may pagsubok o pagsukat ng mga circuit
    EN IEC 61326-1: 2021 Mga Kagamitan sa Elektrikal para sa Pagsukat, Kontrol, at Paggamit ng Laboratory - Mga Kinakailangan sa EMC - Bahagi 1: Mga Pangkalahatang Kinakailangan
    EN IEC 61326-2-1: 2021 Kagamitan sa Elektrikal para sa Pagsukat, Kontrol, at Paggamit ng Laboratory-Mga Kinakailangan sa EMC-Bahagi 2-1: Mga partikular na kinakailangan para sa pagsubok sa pagiging tugma ng electromagnetic para sa mga de-koryenteng kagamitan para sa pagsukat, kontrol, at paggamit ng laboratoryo
    EN 50470-3 Kagamitan sa Pagsukat ng Elektrisidad (A.C.) - Bahagi 3: Partikular na Mga Kinakailangan - Static Meter para sa Aktibong Enerhiya (Mga Index ng Klase A, B at C)
    IP IP 51 （ Dapat mai -install sa isang angkop na enclosure ng IP ）
    Degree sa polusyon II
    UC degree III
    Kapaligiran sa pag -install Panloob na paggamit
    Protektahan ang degree Klase II (dobleng pagkakabukod)
    Kapaligiran sa paggamit Naka -mount ang Gabinete (ang panlabas na shell ay hindi maantig)
    Antas M1
    Kaligtasan ng CT Paglaban sa pagkakabukod: greater than 1000 MΩ under normal conditions ； $
    Paglaban sa lakas ng kuryente: Maaari itong makatiis ng 4000V, 50Hz frequency ng kuryente sa loob ng 1 minuto ； $
    Flame Retardancy: Sumusunod sa antas ng UL94-V0 ； $

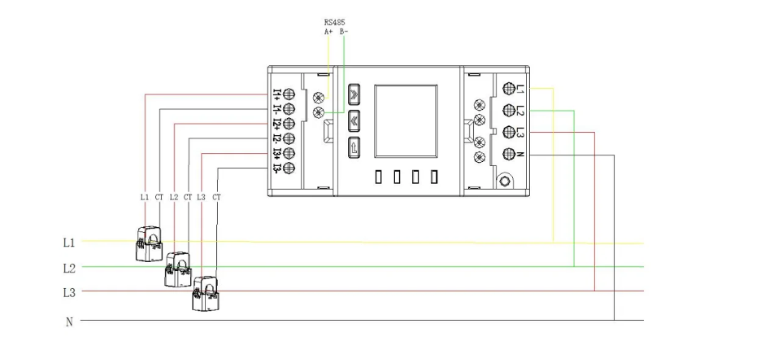

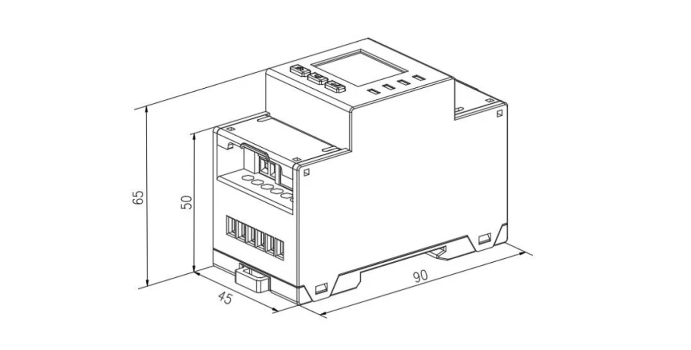

  • Diagram ng Dimensyon at Kable
