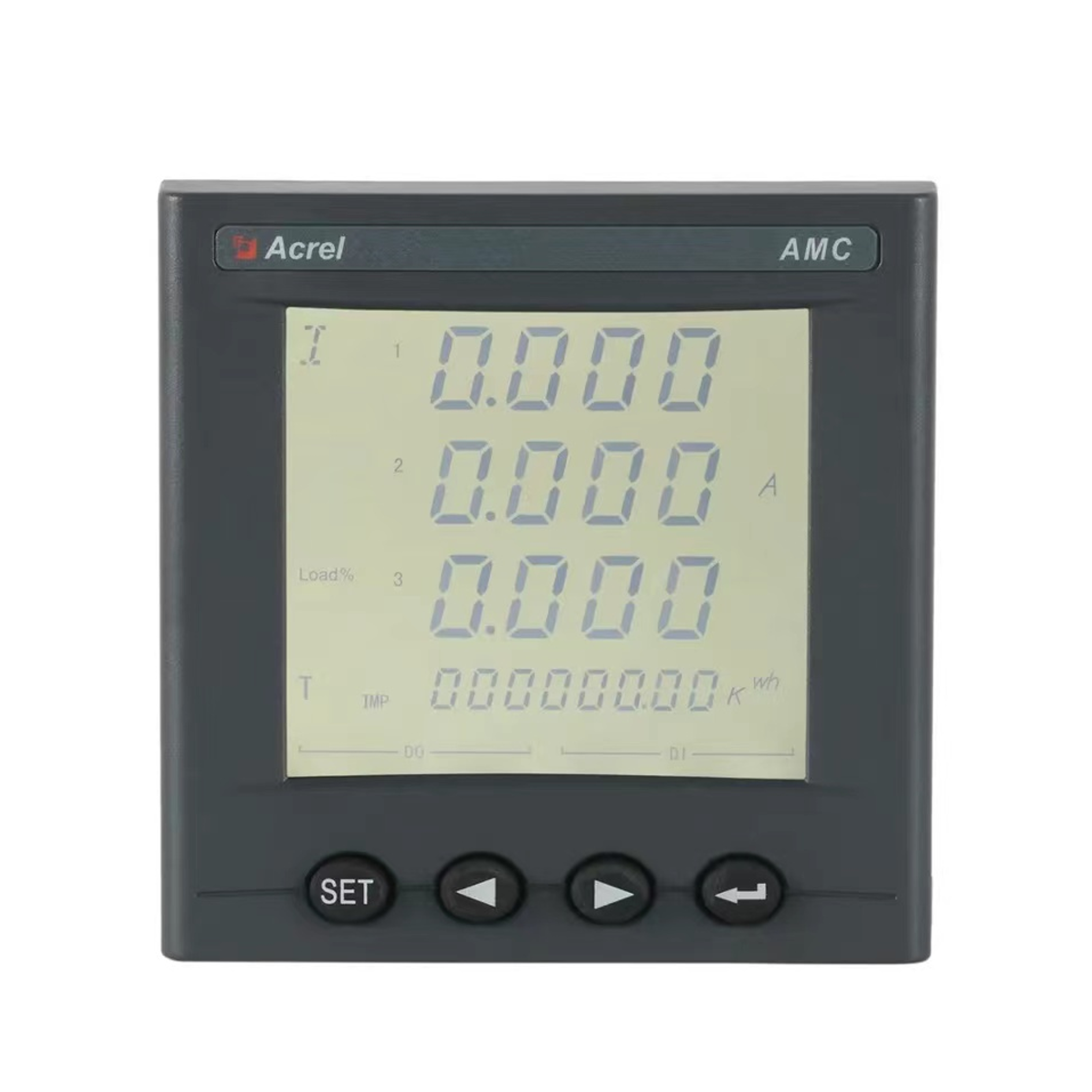

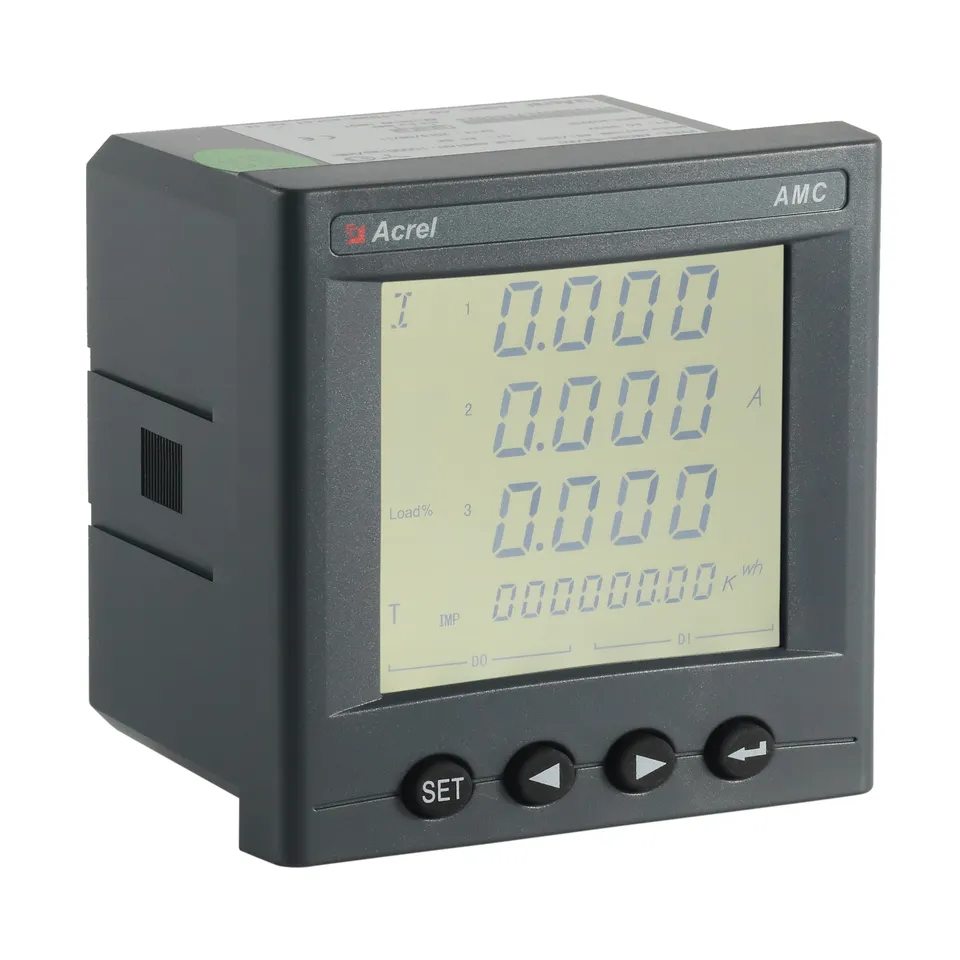

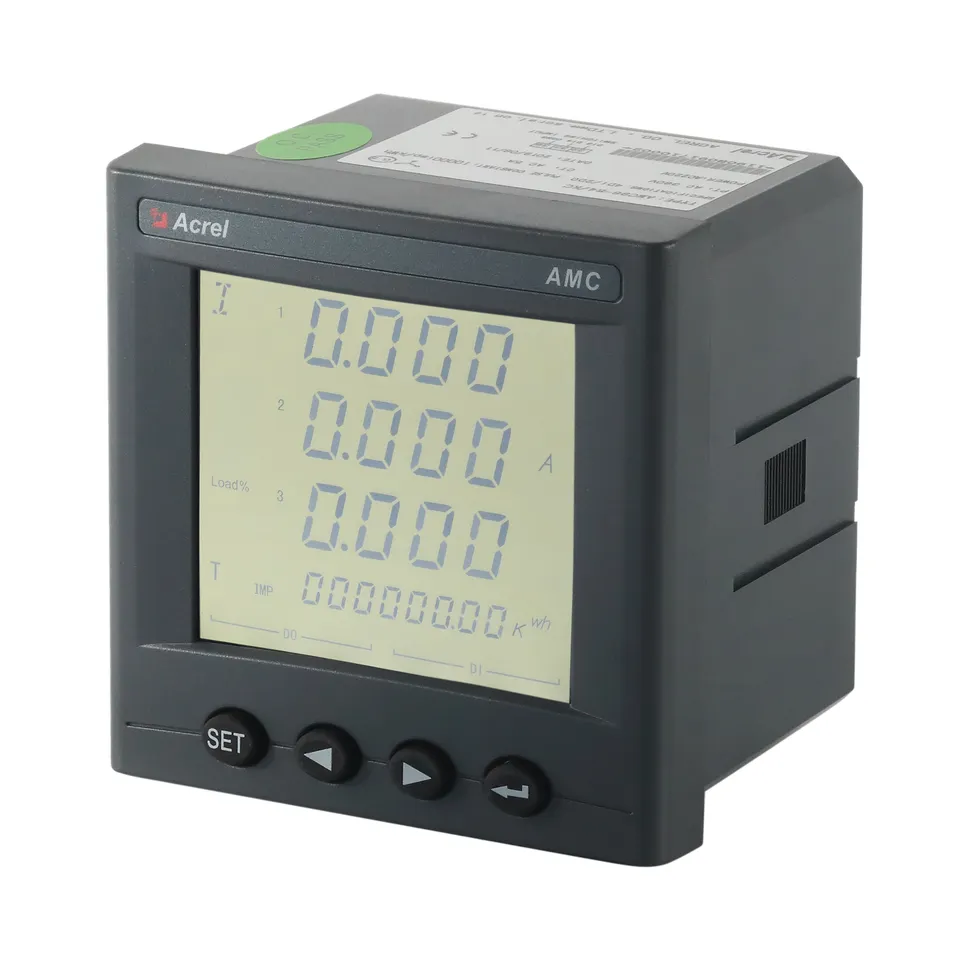

AC Tatlong Phase Programmable Panel Mounted Energy Meter

AC Tatlong pagsukat ng phase

Kasalukuyang input: 5A/1A ng CTS

Thd na may 2-31st harmonics

Pagsukat ng Ture RNS

4di & 2do

Pulse Output

Magpadala ng Katanungan Makipag-ugnayan sa Amin

NAKARAAN: AC Single Phase 100A Wireless IoT Energy Meter
SUSUNOD: DTSD1352 AC Tatlong Phase Energy Meter para sa Solar Inverter Zero Export

Ilarawan

Ang AMC96L-E4/KC ay isang mataas na katumpakan na AC three-phase programmable panel-mount energy meter na ininhinyero para sa real-time na pagsubaybay sa kuryente, pamamahala ng enerhiya at pagsusuri ng kalidad na pang-industriya, komersyal at data-center na pag-install. Ang 96 × 96 mm compact DIN case na may 0.5-class multifunction pagsukat ay naghahatid ng tunay na RMS na pagbabasa ng boltahe, kasalukuyang, aktibo/reaktibo/maliwanag na kapangyarihan, kadahilanan ng kapangyarihan, dalas, pag-import/pag-export ng KWH at KVARH na may modbus-rtu rs485 na komunikasyon para sa walang seamless SCADA, BMS o EMS integration. Apat na quadrant tariff metering, 31st harmonic distortion capture, thd analysis, hinihingi ang pag -record, pag -load ng profiling at apat na suporta sa taripa ang nagbibigay -daan sa tumpak na pagsingil at pag -optimize ng kahusayan. Wide-range 3 × 57.7/100 V ... 3 × 380/660 V, 0.02-6 Isang Direct Connect o CT Input, Bi-Directional Energy Counter, Pulse Output, Relay Alarm at Tamper-Proof Seal Gumawa ng AMC96L-E4/KC Ideal For Switchgear, Distribution Board 61557-12 at mga pamantayan sa CE. $

Mga detalye

Mga teknikal na parameter				Halaga
Input		Koneksyon		Single phase-2-wire, 3-phase-3-wire, 3-phase-4-wire
		Kadalasan		45-65Hz
		Boltahe		Rating:
				Single-phase: AC 100V 、 400V
				Three-phase: AC 3 × 57.7V/100V (100V) 、 3 × 220V/380V (400V) 、 3 × 380V/660V (660V) (96 laki lamang)
				Overload: 1.2 fold rating {tuloy -tuloy): 2 fold rating para sa 1 segundo
				Pagkonsumo ng Power: <0.5va
		Kasalukuyan		Rating: Ac ia 、 5a
				Overload: 1.2 fold rating (tuloy -tuloy); 10fold rating para sa 1 segundo
				Pagkonsumo ng Power: <0.5va
Output		Electric Energy		Output Mode: Open-collector Photo-Coupler Pulse
				Pulse Constant: 10000imp/kWh (naayos) ， Tingnan ang diagram ng mga kable para sa mga detalye ；
		Komunikasyon		RS485PORT, MODBUS -RTU Protocol, DLT645 Protocol (Mga Bersyon 07 at 97) ，
				Baud Rate 1200 ~ 38400
Function		Paglilipat ng input		Dry contact input, built-in na supply ng kuryente; kung ang modelo ay KA, ito ay AC 220V aktibo.
		Paglilipat ng output		Output Mode: Karaniwang buksan ang output ng contact
				Kapasidad ng Makipag -ugnay: AC 250V/3A 、 DC 30V/3A
		Analog output		4 - 20mA
Klase ng kawastuhan				Kadalasan:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
Power Supply				AC/DC 85-265V o DC24V （± 20%） o DC48V (± 20%)
				Power Consumption≤10va
Seguridad	Ang dalas ng kuryente ay huminto sa boltahe			Sa pagitan ng power supply // paglipat ng output // kasalukuyang input // boltahe input at pagpapadala // komunikasyon // pulse output // paglipat ng input AC 2 kV 1min;
				Sa pagitan ng power supply 、 paglipat ng output 、 kasalukuyang input 、 boltahe input AC 2 kV 1min;
				Sa pagitan ng pagpapadala ng 、 komunikasyon 、 Pulse Output 、 Paglipat ng input AC 1KV 1 min;
	Paglaban sa pagkakabukod			Pag -input 、 Pagtatapos ng Output sa Enclosure ng Machine> 100MΩ
Kapaligiran			Temperatura	Trabaho: -25 ° C ~ 65 ° C Imbakan: -40 ° C ~ 80 ° C.
			Kahalumigmigan	≤93%rh non-condensing
			Taas	≤2500m $

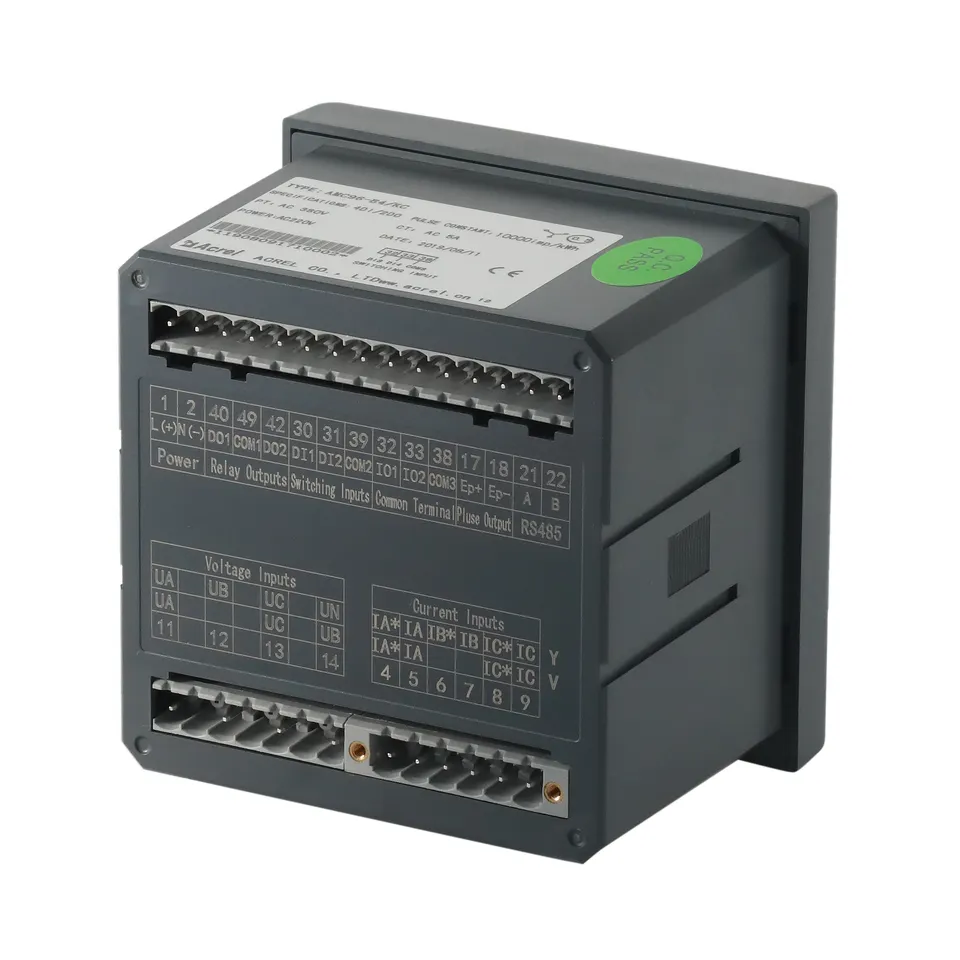

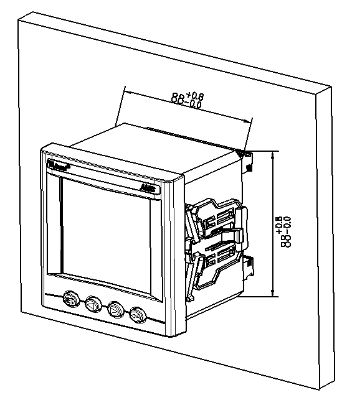

Diagram ng Dimensyon at Kable

Senaryo ng Aplikasyon

Power Monitoring Solution $

Aplikasyon sa Lugar ng Trabaho
