Pagsukat sa bi-direksyon
Dual pagsukat ng mapagkukunan
UL Certificated
Na -rate na boltahe: 3*277/480V
Na -rate na kasalukuyang: 1/5A ng CTS
RS485 Komunikasyon $
+86-18702106858 / +86-21-69156352

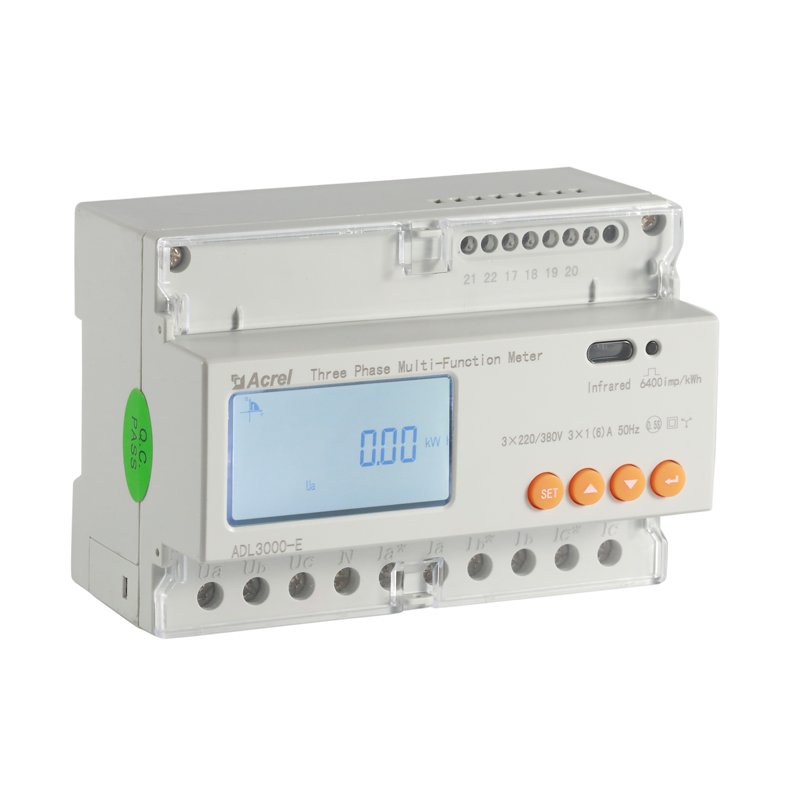

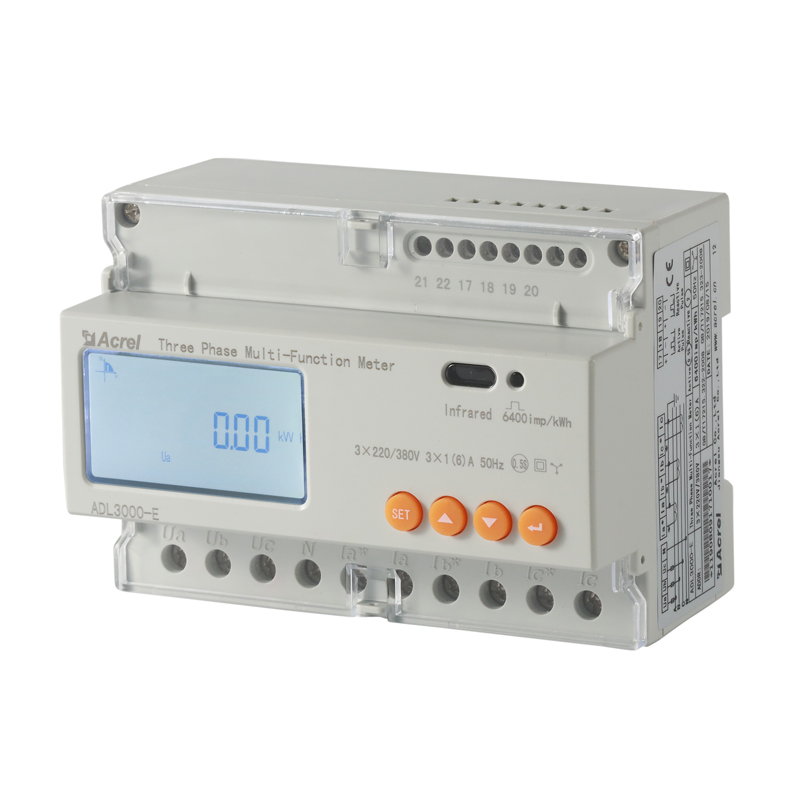

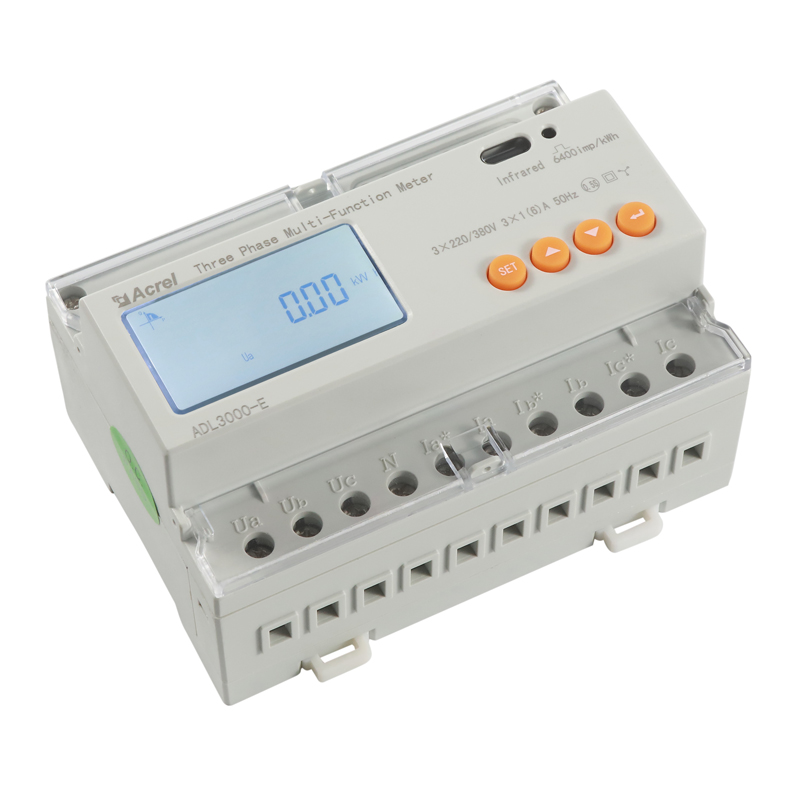

Ang ADL3000-E ay isang sopistikadong three-phase multifunction energy meter na idinisenyo para sa mga sistema ng supply ng kuryente, pang-industriya at pagmimina, at mga kagamitan.
Nag -aalok ito ng tumpak na pagsukat ng pagkonsumo ng kuryente at komprehensibong pamamahala ng demand ng elektrikal. Kasama sa mga pangunahing tampok ang pagsukat ng bi-direksyon at mga kakayahan sa pagsukat ng dual-source, tinitiyak ang tumpak na pagsukat ng enerhiya sa mga kumplikadong sistema ng kuryente.
Ang aparato ay nilagyan ng komunikasyon ng Rs485, na katugma sa protocol ng ModBus-RTU, pinadali ang pagsasama sa iba't ibang mga sistema ng kontrol, mga sistema ng SCADA, at mga sistema ng pamamahala ng enerhiya.
Sertipikado ng UL, nakakatugon ito sa mahigpit na pamantayan sa kaligtasan at pagganap. Sa pamamagitan ng isang na -rate na kasalukuyang 3 × 277/480V, angkop ito para sa isang malawak na hanay ng mga aplikasyon. Ang pagsukat ng mataas na katumpakan nito, maliit na sukat, at simpleng pag-install ay ginagawang isang mainam na pagpipilian para sa pagsubaybay sa enerhiya at pamamahala sa magkakaibang mga setting ng pang-industriya at komersyal.
| ADL3000 | Mga pagtutukoy | ||
| Phase | 3 phase 3 wire, 3 phase 4 wire | ||
| Pagsukat | Boltahe | Sanggunian ng sanggunian | 3 × 100V, 3 × 380V, 3 × 57.7/100V, 3 × 220/380V, 3*277/480V |
| Pagkonsumo | <10va (solong phase) | ||
| Impedance | > 2m Ω | ||
| Klase ng kawastuhan | Error ± 0.2% | ||
| Kasalukuyan | Input kasalukuyang | 3 × 1 (6) A (ng CTS), 3 × 10 (80) a 3 × 10 (100) A (nilagyan ng CTS) | |
| Pagkonsumo | <1va single-phase na na-rate ang kasalukuyang | ||
| Klase ng kawastuhan | Error ± 0.2% | ||
| Kapangyarihan | Aktibo, reaktibo, maliwanag na kapangyarihan, error ± 0.5 ℅ | ||
| Kadalasan | 45 ～ 65Hz, error ± 0.2% | ||
| Metro | Enerhiya | Aktibong Enerhiya (Klase ng Katumpakan: 0.5 ， 1.0) | |
| Reactive Energy (Class Class 2) | |||
| Orasan | ≤0.5S/d | ||
| Digit na signal | Enerhiya pulse output | 1 aktibong output ng photocoupler ， 1 Reactive Optocoupler output | |
| Paglilipat ng output | 1 Paglipat ng output | ||
| Paglilipat ng input | 1 optocoupler input | ||
| Pulso | Lapad ng pulso | 80 ± 20ms | |
| Pulso constant | 400imp/kWh, 10000imp/kWh (tumutugma sa pangunahing kasalukuyang) | ||
| Komunikasyon | Interface at protocol ng komunikasyon | RS485 ： Modbus rtu | |
| Saklaw ng address ng komunikasyon | Modbus rtu: 1 ~ 247 ； | ||
| Baud Rate | 1200bps ~ 19200bps | ||
| Kapaligiran | Temperatura ng pagtatrabaho | -25 ℃ ~ 55 ℃ | |
| Kamag -anak na kahalumigmigan | ≤95 ℅ (Walang kondensasyon) | ||
