Transformer/busbar/contact contact/motor wireless temperature measurement Magpaalam sa mga passive repair, 24-hour online na pagsukat ng temperatura, at mag-install ng "thermometers" sa iyong electrical equipment!

15 04, 2026

Ang Kahalagahan ng Temperature Monitoring para sa Electrical Equipment

Ang elektrisidad ay ang lifeline ng pang-industriya na produksyon, komersyal na operasyon, at seguridad sa kabuhayan, at ang temperatura ng kagamitan ay ang "barometer" ng kaligtasan sa kuryente. Ang mataas at mababang boltahe na switchgear, mga transformer, busbar, at mga kasukasuan ng cable ay madaling kapitan ng lokal na overheating dahil sa hindi magandang pagkontak, pagtanda ng insulation, at labis na karga sa panahon ng pangmatagalang operasyon ng mataas na pagkarga. Kung hindi masusubaybayan sa isang napapanahong paraan, maaari itong magdulot ng pagkasira ng kagamitan, pagkaantala sa produksyon, o maging ng mga sunog sa kuryente, na may malubhang kahihinatnan na hindi maisip.

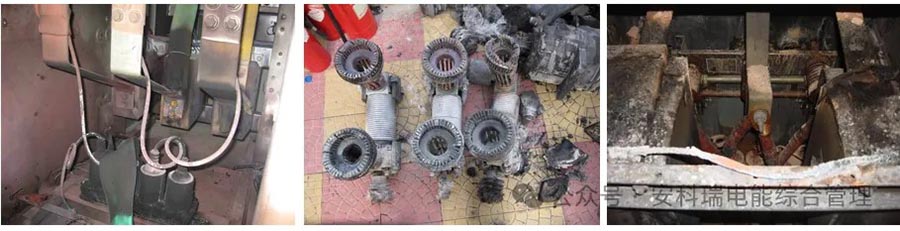

Hangga't ang iba't ibang mga de-koryenteng kagamitan ay konektado sa sistema ng kuryente, ito ay bubuo ng isang tiyak na halaga ng init sa pamamagitan ng isang tiyak na kasalukuyang, at ang temperatura ay tataas. Sa sistema ng kuryente, maraming malalaking aksidente ang sanhi ng pagtindi ng sobrang pag-init ng mga de-koryenteng kagamitan. Kung ang nakatagong panganib ng sobrang pag-init ng mga de-koryenteng kagamitan ay maaaring makita sa isang napapanahong paraan, ang mga hakbang sa pagpapanatili o pagkukumpuni ay maaaring gawin sa isang napapanahong paraan, at ang mga nakatagong panganib sa pagkakamali ay maaaring maalis, ang mga aksidente sa operasyon ng sistema ng suplay ng kuryente ay maaaring lubos na mabawasan, at ang pagiging maaasahan ng suplay ng kuryente ay maaaring mapabuti. Samakatuwid, napakahalaga na napapanahong tuklasin at wastong pag-aralan ang sobrang init na mga bahagi ng mga de-koryenteng kagamitan.

Ang mga tradisyunal na paraan ng pagsukat ng temperatura ay hindi na makakasabay sa mga modernong kinakailangan sa kaligtasan ng kuryente

① Ang temperature test wax sheet ay hindi masusubaybayan sa real time, na nagdudulot ng malaking panganib ng pagtanda at pagkabigo.
② Ang pagsukat ng temperatura ng infrared ay may mga blind spot, na hindi matukoy o maasahan sa loob ng nakapaloob na cabinet.
③ Ang wired temperature measurement wiring ay kumplikado, na may mataas na panganib sa pagkakabukod, kahirapan sa pagsasaayos, at mataas na gastos sa pagpapanatili.
④ Hindi mapipigilan ng passive repair at post-remediation mode ang nakatagong panganib ng sobrang init.

Acrel wireless na software sa pagsukat ng temperatura at kumpletong solusyon ng hardware

Ang all-scenario wireless temperature measurement solution ng Acrel, na may "passive wireless, precise sensing, intelligent na babala, at maginhawang operasyon at pagpapanatili" bilang core nito, ganap na binabasag ang bottleneck ng tradisyonal na pagsukat ng temperatura at nakakamit ang isang hakbang mula sa "passive repair" hanggang sa "aktibong pag-iwas at kontrol" sa kaligtasan ng kuryente.

Mayroon kaming mga solusyon sa pagsukat ng temperatura ng wireless Acrel na kinabibilangan ng mga sensor, transceiver, display device, at pinagsamang mga platform ng system!

Ano ang mga sitwasyon ng aplikasyon para sa pagsukat ng temperatura ng wireless? Saan ito ginagamit?

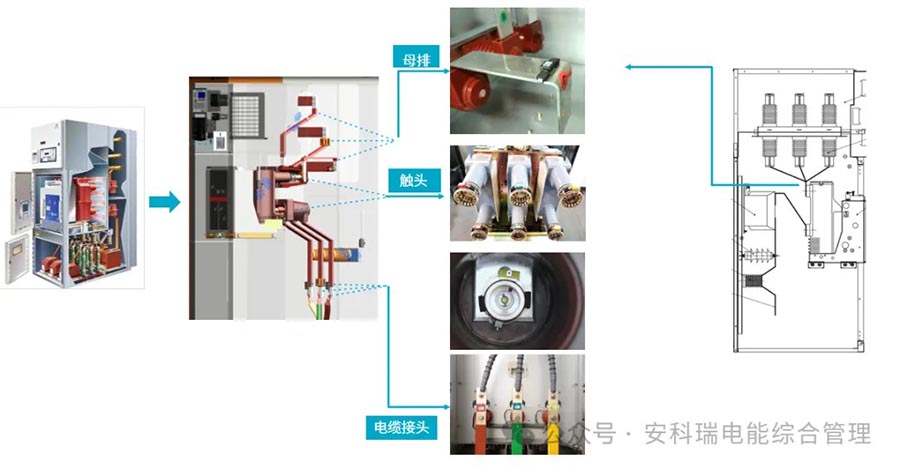

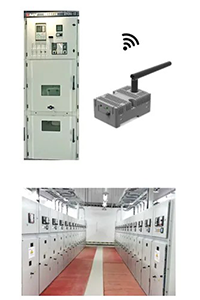

Mga kinakailangan sa pagsukat ng temperatura - Mataas na boltahe switchgear

Halimbawa: pagsukat ng temperatura ng mga cable joint, contact point, at busbar.

Pagsukat ng temperatura ng cable joint
Pagsukat ng temperatura ng contact
Pagsukat ng temperatura ng ina busbar

Mga kinakailangan sa pagsukat ng temperatura - Mababang boltahe na kabinet

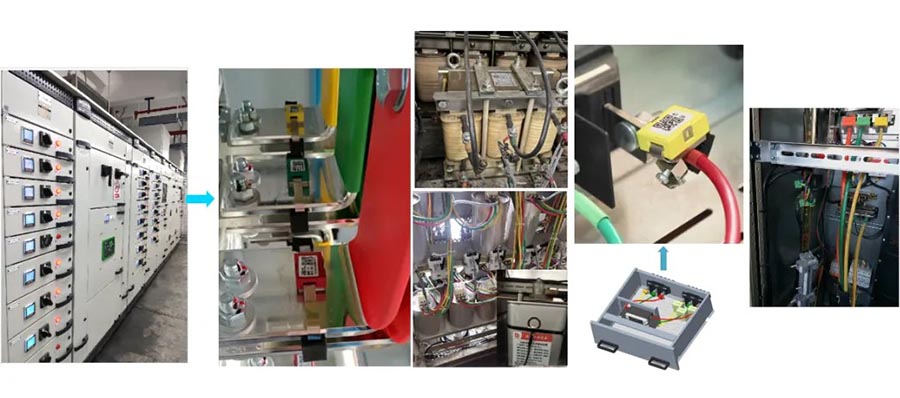

Halimbawa, ang pagsukat ng temperatura para sa mga frame circuit breaker connector/busbar, capacitor/reactance surface, drawer cabinet cable connector, at low-voltage outgoing cable connector.

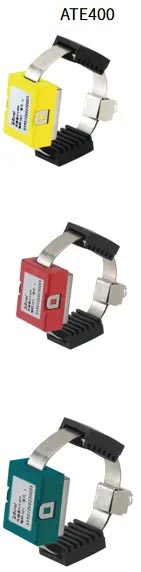

·Pagsukat ng temperatura ng frame circuit breaker connector/busbar

· ATE400

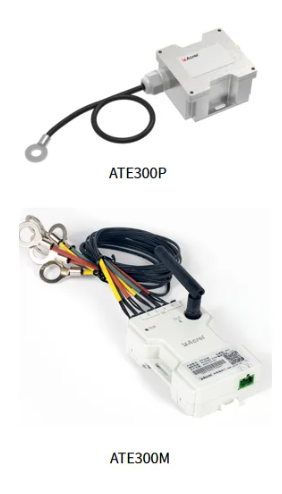

· Kahon ng pagsukat sa ibabaw ng kapasitor/reactance

· ATE300M

· Pagsukat ng temperatura ng drawer cabinet cable connector

· ATE400

· Pagsukat ng temperatura ng low-voltage na papalabas na cable connector

· ACE100

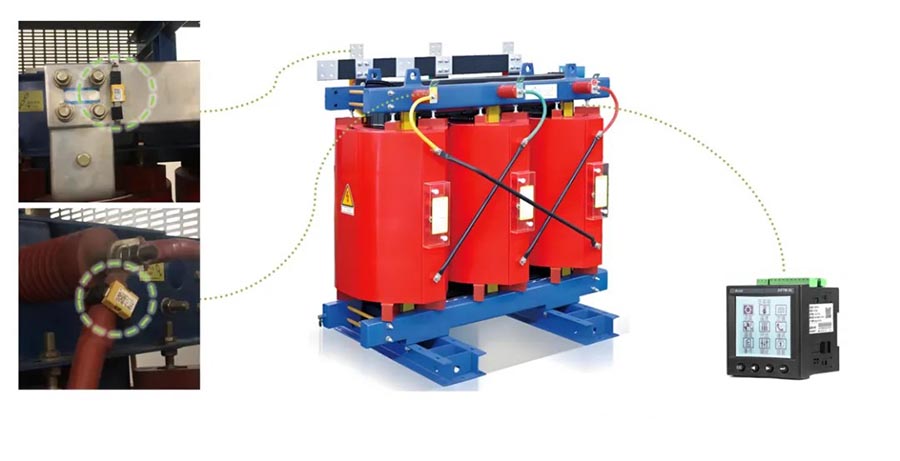

Mga kinakailangan sa pagsukat ng temperatura - Pagsusukat ng temperatura ng transformer

Halimbawa, ang pagsukat ng temperatura ng mga joints ng transpormer at panloob na windings.

· Pagsukat ng temperatura ng pinagsamang transpormer

· ATE400

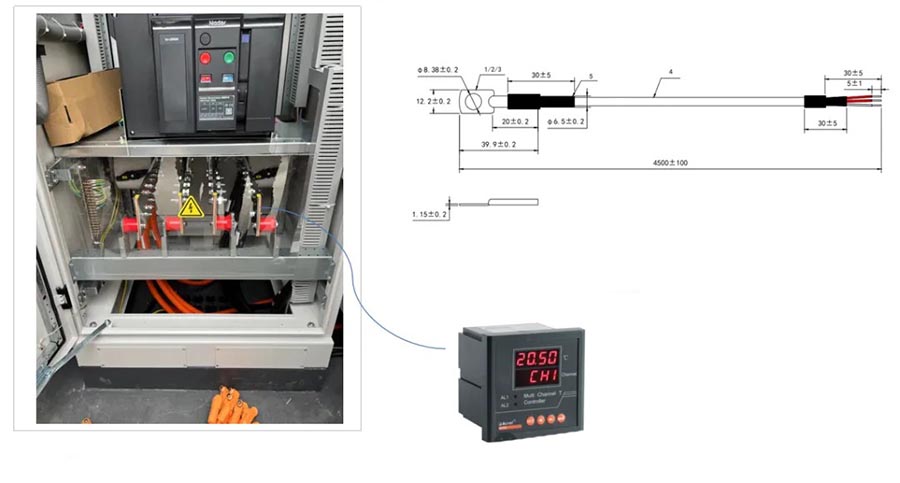

· Pagsukat ng temperatura ng panloob na paikot-ikot ng transpormer

· (Pre-embedded PT100) ARTM-8L

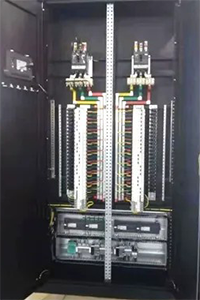

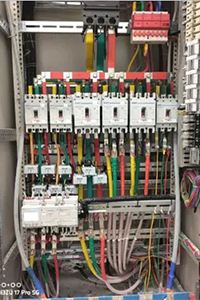

Mga kinakailangan sa pagsukat ng temperatura - kahon ng pamamahagi, panloob na cable, cabinet/panloob, atbp

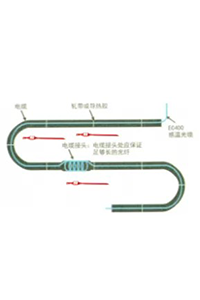

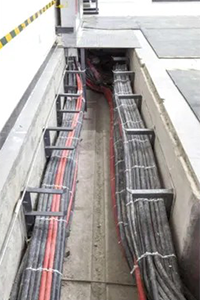

Halimbawa, ang pagsukat ng temperatura ng mga kahon ng pamamahagi, mga panloob na cable trench, at panloob na temperatura at halumigmig ng mga switchgear/distribution room.

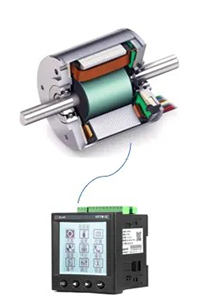

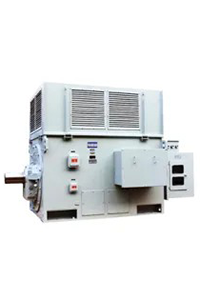

Mga kinakailangan sa pagsukat ng temperatura - pagsukat ng temperatura ng motor

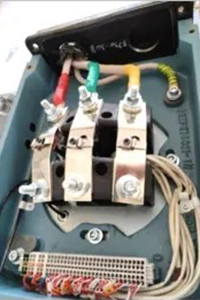

Halimbawa: pagsukat ng temperatura sa ibabaw ng motor, pagsukat ng temperatura sa kahon ng motor junction, at pagsukat ng temperatura sa panloob na paikot-ikot ng motor.

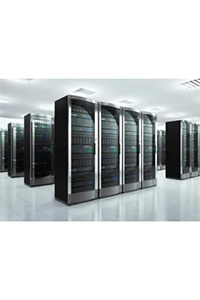

Mga pangangailangan sa pagsukat ng temperatura ng customer ng industriya - Data center

Halimbawa: pagsukat ng temperatura ng panloob na cable tray/mga duct ng bus, pagsukat ng temperatura ng mga server ng data center, at pagsukat ng temperatura ng mga joint ng cabinet ng column ng data center.

Demand sa pagsukat ng temperatura ng customer ng industriya - lalagyan ng imbakan ng enerhiya

Halimbawa, kinakailangan ang pagsukat ng temperatura para sa DC busbar ng isang lalagyan ng imbakan ng enerhiya

Modelo ng PT100: MPT101B130006

Paglaban sa boltahe: AC3000V/DC 4300V

DC busbar para sa lalagyan ng imbakan ng enerhiya

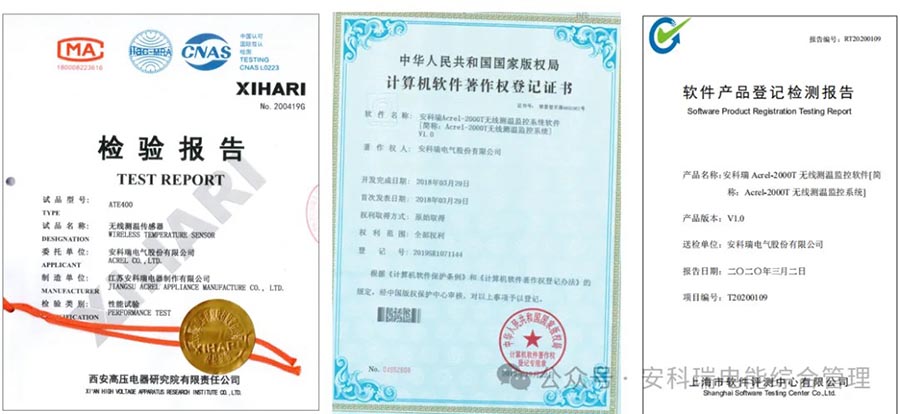

Sertipiko ng Kwalipikasyon ng Produkto sa Pagsusukat ng Temperatura ng Acrel Wireless

Ang apat na pangunahing bentahe ay tumutukoy sa isang bagong pamantayan para sa pagsukat ng temperatura ng kuryente

1. Passive wireless maintenance free, inaalis ang mga panganib sa seguridad mula sa ugat

Ang ATE800 series na RFID passive sensor ay gumagamit ng radio frequency energy harvesting technology, na hindi nangangailangan ng mga baterya o mga kable, at walang maintenance habang buhay, ganap na iniiwasan ang mga panganib ng pagkabigo ng baterya at mataas na boltahe na pagkakabukod ng mga kable sa mga kapaligiran na may mataas na temperatura. ATE400 sensor induction power sensor, maaaring magsimula kapag ito ay ≥ 5A, na may mahabang buhay ng serbisyo at matatag na operasyon sa online sa mga sitwasyong may mataas na pagkarga, na lubos na nakakabawas sa mga gastos sa pagpapatakbo at pagpapanatili.

2. High precision sensing, nakakakuha ng tumpak na pagtaas ng temperatura na 0.5 ℃

Gamit ang high-precision na mga chip sa pagsukat ng temperatura na may katumpakan na ± 1 ℃ at isang hanay ng pagsukat ng temperatura na -50 ℃~ 125 ℃, sensitibo itong nakakakuha ng maliliit na pagbabago sa pagtaas ng temperatura, nagbabala nang maaga sa tumaas na resistensya ng contact at mga potensyal na overheating fault, at mapupuksa ang mga nakatagong panganib sa yugto ng bud. Ang data ay nananatiling stable sa malakas na interference environment, na ginagawang ligtas itong gamitin sa mga high-voltage na cabinet at mga siksik na senaryo ng bus.

3. Pag-install na walang pagbabago, parehong bago at lumang mga proyekto ay maaaring mabilis na maipatupad

Mayroong iba't ibang anyo ng pag-install tulad ng uri ng strap, uri ng bolt, at uri ng patch, na hindi nangangailangan ng pagtatanggal o pagdiskonekta sa kagamitan. Sinusuportahan ng receiver ang rail installation, 13774430992 antenna flexible selection, stable signal para sa mga kumplikadong cabinet, mabilis na deployment para sa mga bagong proyekto, at isang click upgrade para sa mga lumang distribution room.

4. Full chain intelligent control, lokal at remote na "dual insurance"

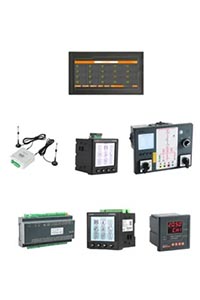

Mula sa solong pagsubaybay sa gabinete hanggang sa sentralisadong kontrol, ang Ankerui ay bumuo ng isang kumpletong matrix ng produkto:

ARTM Pn display device: sumusuporta sa 60 sensor bawat unit, na angkop para sa maliliit at katamtamang laki ng mga distribution room;

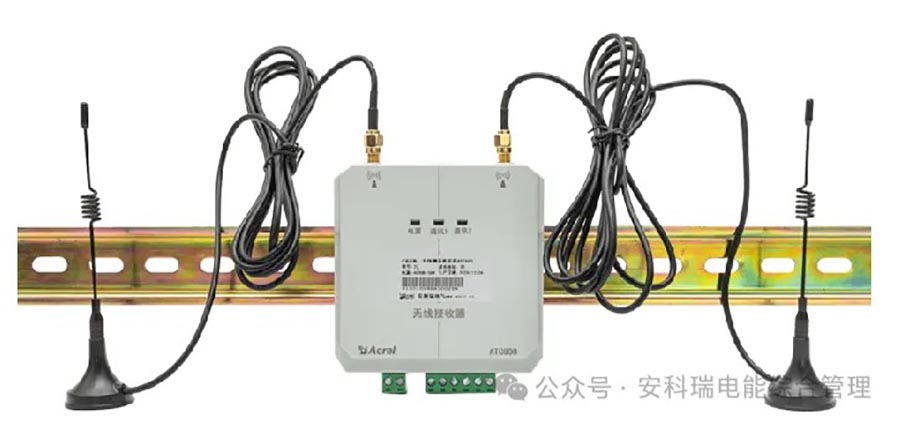

ATC wireless temperature measurement transceiver: sumusuporta sa sentralisadong pag-access sa 240 na posisyon ng sensor;

ARTM8 Inspection Instrument: Na-customize para sa multi-channel na pagsukat ng temperatura ng mga transformer at reactor.

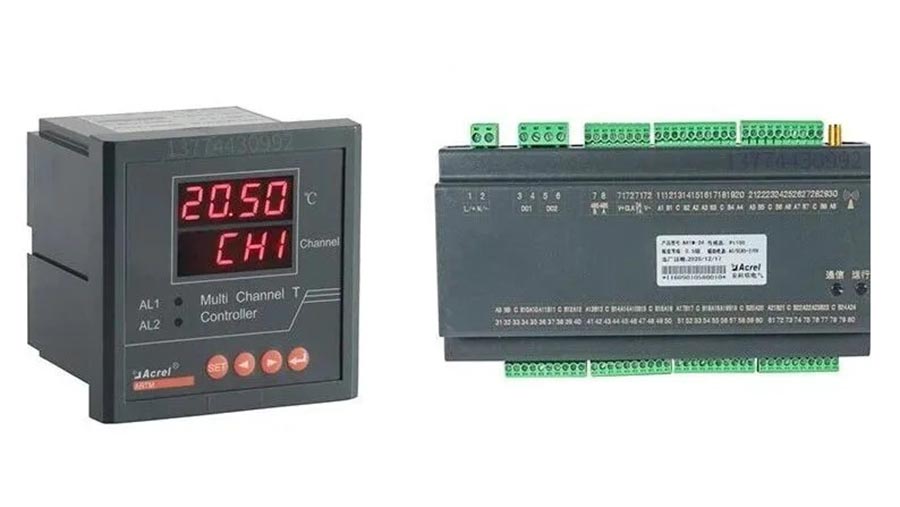

Wireless na pagsukat ng temperatura at instrumento sa inspeksyon na may 8/24 na channel

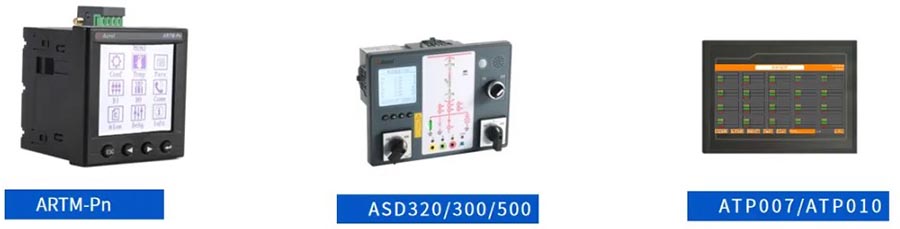

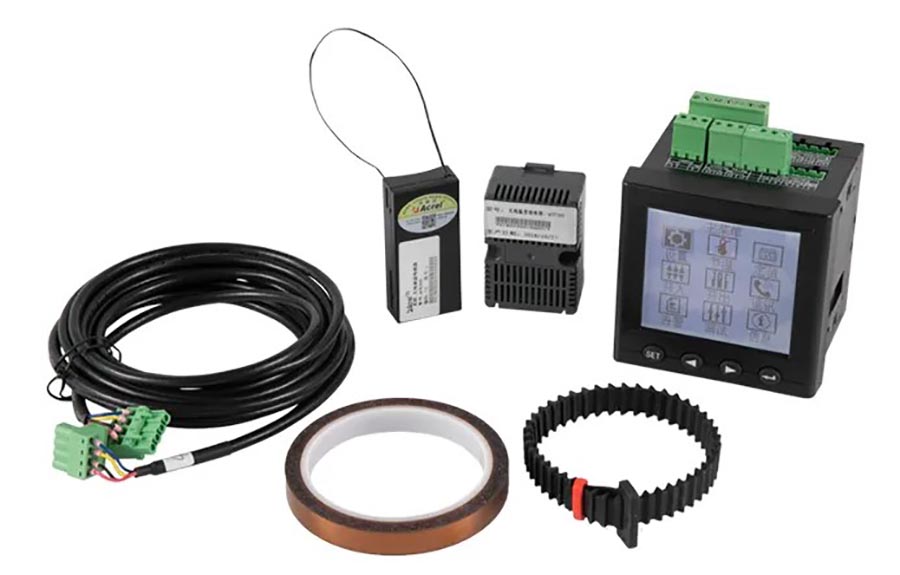

Display terminal

ARTM-Pn
Gumaganang power supply: AC85~265V, DC100~300V adaptive, power consumption 8W
Paraan ng pag-install: Naka-embed na pag-install, pagbubukas ng 92 * 92, lalim 65
Interface ng komunikasyon: 1 RS485 serial communication interface, Modbus RTU communication protocol
Pagsukat ng temperatura ng contact: can connect to 60 ATE400
Pagsukat ng temperatura ng contact accuracy: ± 1 ² C
Pagkuha ng input: 4-channel na built-in na 12V input, na may kakayahang kolektahin ang katayuan ng posisyon ng mga circuit breaker, handcart, atbp
Configuration ng output: 2-channel na passive na output, na may mataas na temperatura/over temperature/phase temperature difference/temperatura biglaang pagbabago function ng alarm
Pagsukat ng parameter ng kuryente: kasalukuyang, boltahe, dalas, aktibong kapangyarihan, reaktibong kapangyarihan, kWh, atbp., antas 0.5

ASD320/300/500
Gumaganang power supply: AC/DC 220V, AC/DC110V adaptive
Kinakailangan sa pag-input ng katayuan: Passive dry contact input (panloob na power supply ng status display device)
Katumpakan ng pagsukat at kontrol ng temperatura at halumigmig: temperatura<1 ° C; relatibong halumigmig<3%
Pagsusukat ng temperatura ng wireless: maaaring gamitin sa ATE400 wireless temperature sensor, hanay ng pagsukat ng temperatura -50 ℃~125 ℃
Kapasidad ng output ng pagpainit at alarma: AC220V/5A
Kinakailangan sa live na display: Ang short-circuit current ng pangalawang bahagi ng live sensor sa ground sa ilalim ng rate na boltahe ay dapat na mas malaki kaysa sa 200uA
10kV system, kapasidad ng sensor>100pF;
35kV system, kapasidad ng sensor>35pF;
6kV system, kapasidad ng sensor>180pE
Komunikasyon: RS485 serial communication interface, Modbus RTU protocol (ASD500 na may malaking network port)
Mga Dimensyon: 238mm * 178mm * 83mm (lapad * taas * lalim)

ATP007/ATP010
Gumaganang power supply: DC24V
Paraan ng pag-install: Naka-embed na pag-install
Interface ng komunikasyon: Kasama sa karaniwang configuration ang 1 RS485 serial communication interface (Modbus RTU protocol)
1 Ethernet port
Pagsukat ng temperatura ng contact accuracy: ± 1 ° C
Alarm ng mataas na temperatura: Ang buzzer ng white belt ng device ay mag-a-activate kapag lumampas ang temperatura sa itinakdang halaga

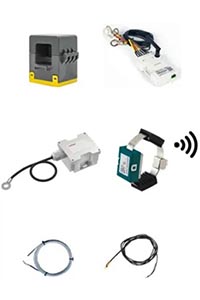

Aktibong wireless na sensor ng temperatura

Wireless temperature sensor na pinapagana ng CT

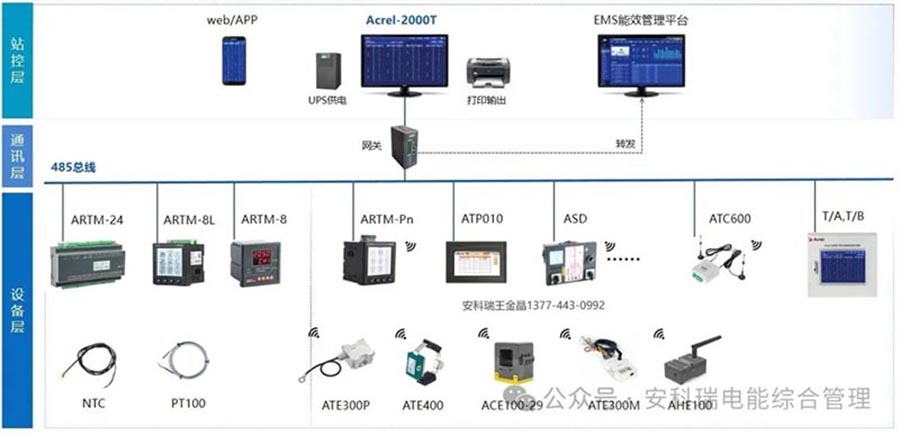

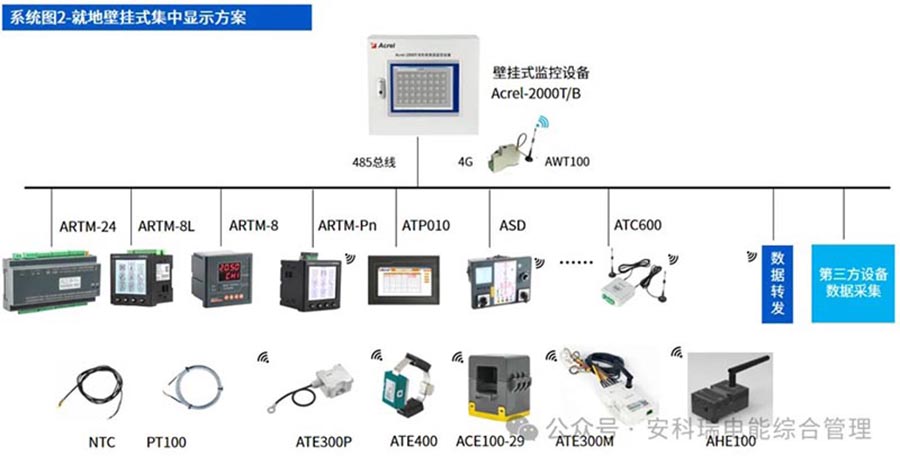

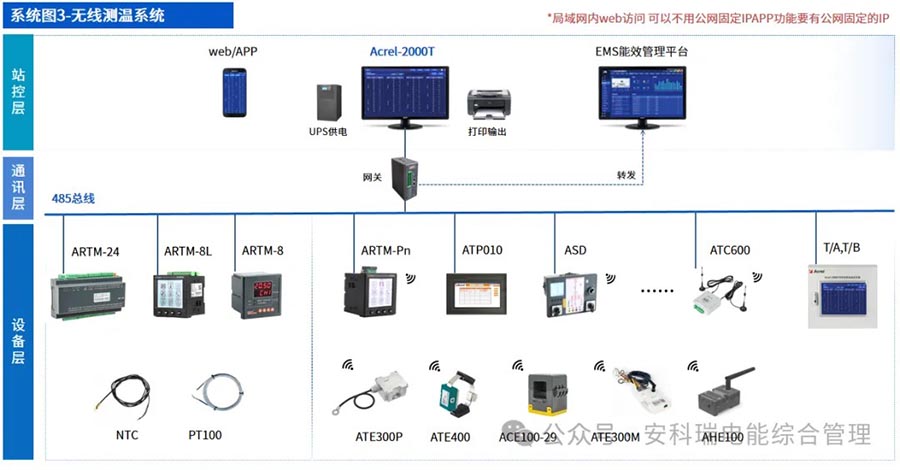

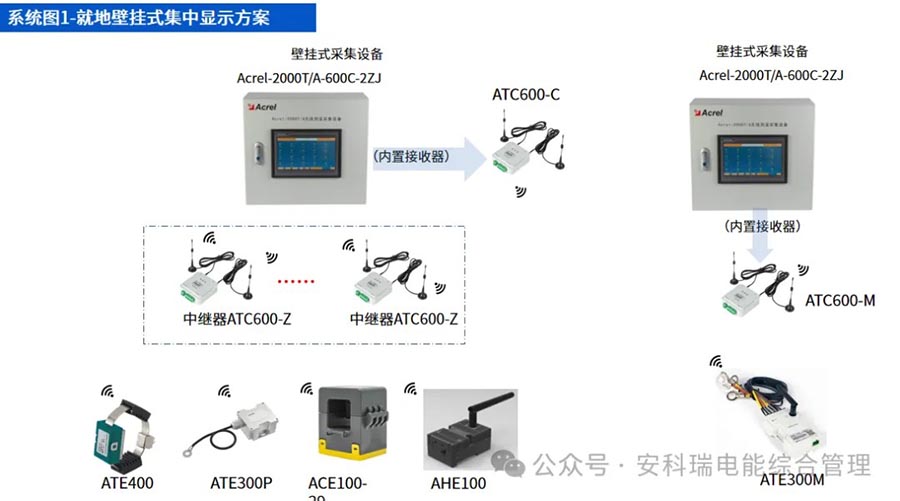

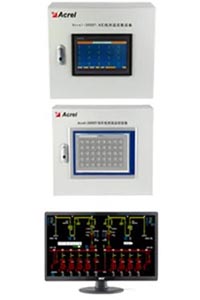

Ang Acrel-2000T wireless temperature monitoring system platform, bilang isang "matalinong utak", ay nakakamit ng 24 na oras na real-time na pagsubaybay, multi-level na babala (APP SMS voice pop-ups), historical data tracing, at closed-loop inspection management. Naiintindihan nito ang katayuan ng temperatura ng buong istasyon nang hindi umaalis sa bahay, na lubos na nagpapabuti sa operasyon at kahusayan sa pagpapanatili.

Buong saklaw ng eksena, pinangangalagaan ang kaligtasan ng kuryente ng negosyo

Ang wireless na solusyon sa pagsukat ng temperatura ng Ankerui ay malawakang ginagamit sa:

√Chemical/Steel/Manufacturing Plant Area

√Data center, logistics center

√Malamig na Chain Park

√Bagong konstruksyon at pagsasaayos ng mga substation at distribution room

√Mga paliparan, ospital, komersyal na gusali, hub ng transportasyon

√Mataas na boltahe na cabinet, busbar, cable connector, circuit breaker contact.

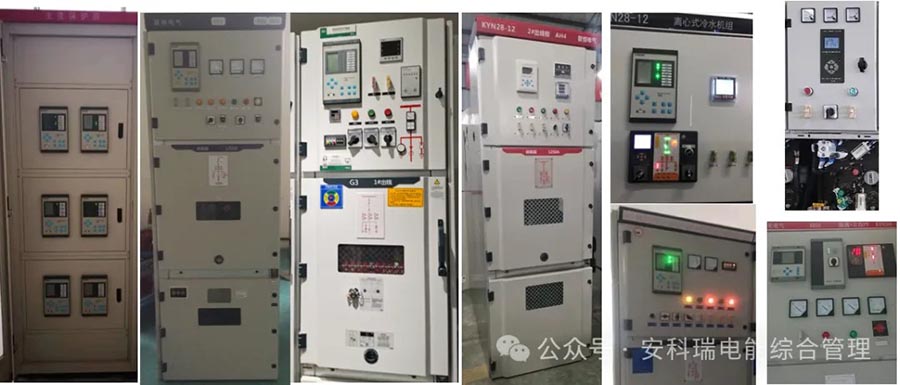

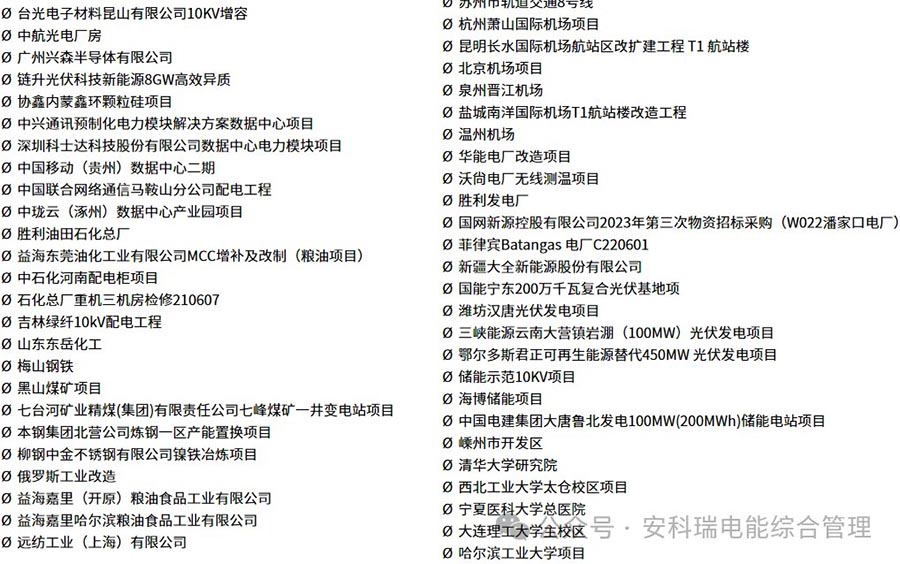

Pagbabahagi ng kaso

Ang Shandong English Chemical Project ay may kasamang 35kV na pangunahing substation at 3 10kV na substation, na may kabuuang 76 na mataas na boltahe na cabinet. Ang bawat cabinet ay nilagyan ng 6-point wireless temperature measurement, gamit ang ATE200/ATE400 sensors at ASD320 intelligent control para makamit ang 24/7 online na pagsukat ng temperatura at real-time na abnormal na babala ng high-voltage na kagamitan sa buong istasyon, na epektibong tinitiyak ang kaligtasan ng elektrikal sa mga high-risk na sitwasyong kemikal at inaalis ang mga panganib ng pagkawala ng kuryente at pag-overheat, pag-init.

Ang kaligtasan sa kuryente ay hindi maliit na bagay; Tinitiyak ng tumpak na pagsukat ng temperatura ang kaligtasan

Ngayon, sa pinabilis na pag-promote ng dual carbon at smart grid construction, ang kaligtasan ng kuryente ay hindi na isang "multiple-choice question", ngunit isang "compulsory course". Ang sobrang pag-init ng mga de-koryenteng kagamitan ang pangunahing nakatagong panganib na nagdudulot ng pagkawala ng kuryente at sunog sa kuryente. Ang mga tradisyunal na paraan ng pagsukat ng temperatura ay may mga pain point gaya ng malalaking blind spot, kawalan ng kakayahang magmonitor sa real time, at kahirapan sa pagsasaayos.

Ang all-scenario wireless temperature measurement solution ng Ankerui ay may mga pangunahing bentahe ng passive wireless, high-precision sensing, zero modification installation, at full chain intelligent control, paglilipat mula sa passive repair patungo sa aktibong pag-iwas at kontrol. Ang mga sensor ng serye ng ATE ay hindi nangangailangan ng mga baterya, ay walang maintenance, at ipinares sa platform ng pagsubaybay ng Acrel-2000T upang makamit ang 24 na oras na multi-level na babala at data traceability. Malawakang ginagamit ang mga ito sa kemikal, data center, hub ng transportasyon, at iba pang mga sitwasyon, na tumutulong sa mga negosyo na alisin ang mga blind spot sa temperatura, bawasan ang mga gastos sa pagpapatakbo at pagpapanatili, maiwasan ang mga sunog sa kuryente, at tunay na makamit ang kontrol sa kaligtasan, pag-iwas sa nakatagong panganib, kakayahang masubaybayan ng data, at pananagutan.

Sheet ng pagpili/solusyon/teknikal na detalye ng produkto

Pindutin nang matagal upang makilala ang QR code o makipag-ugnayan sa 13774430992
