Solusyon sa Pagsusukat ng Feedback ng Enerhiya ng Elevator

Ang mga elevato ay karaniwang mga potensyal na pagkarga ng enerhiya. Sa ilalim ng sumusunod na tatlong partikular na kondisyon sa pagtatrabaho, ang elevator traction machine (motor) ay nagbabago mula sa isang power-consuming state patungo sa isang generator state, na gumagawa ng regenerative electric energy.

• Mabigat na karga pababang paglalakbay: Ang bigat ng kotse ay lumampas sa counterweight, hinihila ng gravity ang kotse pababa, at ang motor ay hinihimok upang paikutin at makabuo ng kapangyarihan.
• Light-load/Empty-load pataas na paglalakbay: Ang panimbang ay mas mabigat kaysa sa kotse, hinihila ang kotse pataas, at ang motor ay katulad na hinihimok nang pabalik-balik upang makabuo ng kapangyarihan.
• Pagbabawas ng pagpepreno: Ang elevator ay humihinto hanggang sa huminto ito bago makarating sa target na palapag, na naglalabas ng napakalaking mekanikal na kinetic energy.

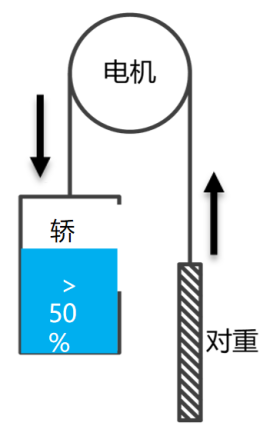

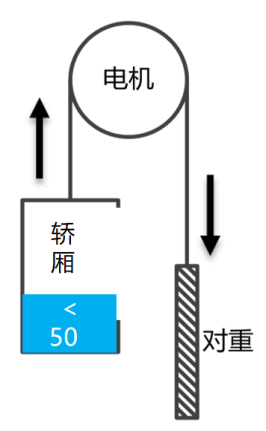

Figure 1: Schematic diagram ng mga kondisyon sa pagbuo ng elevator

Batay sa dalas ng paggamit ng elevator, ang pagdaragdag ng energy feedback device ay nagreresulta sa average na power saving rate na 30% bawat elevator, na may mga peak na umaabot sa mahigit 40%, na napakahalaga para sa energy efficiency sa mga modernong gusali na may mataas na volume ng elevator.

I. Prinsipyo sa Pagbawi ng Enerhiya

Sa mga maginoo na elevator na walang pagbabago, ang nabuong electric energy ay nagiging sanhi ng pagtaas ng boltahe ng DC bus ng frequency converter. Ang sistema ay maaari lamang mawala ang enerhiya na ito bilang init sa pamamagitan ng isang resistor ng pagpepreno, na hindi lamang kumonsumo ng enerhiya ngunit pinapataas din ang temperatura ng silid ng makina, na nakakaapekto sa operasyon ng kagamitan, tulad ng ipinapakita sa Figure 2.

Pagkatapos magdagdag ng energy feedback device, ang pagbawi ng enerhiya ay pangunahing binubuo ng mga sumusunod na hakbang:

• Pagkuha ng Enerhiya: Ang kapangyarihan ng AC na nabuo ng elevator ay unang naituwid sa DC power ng frequency converter at naka-imbak sa DC circuit capacitor.
• Intelligent Inversion: Kapag lumampas ang boltahe ng DC bus sa itinakdang threshold, ang energy feedback device (kabilang ang mga pangunahing bahagi ng IGBT full-bridge inverter at DSP microprocessor) ay nag-a-activate bago ang braking resistor, na nagko-convert ng DC sa three-phase AC power na may parehong frequency, phase, at boltahe gaya ng low-voltage grid.
• Paglilinis at Feedback: Ang inverted output current ay dinadalisay sa pamamagitan ng mga bahagi tulad ng filtering reactors upang maalis ang harmonic pollution bago ligtas na maibalik sa AC power grid ng gusali.

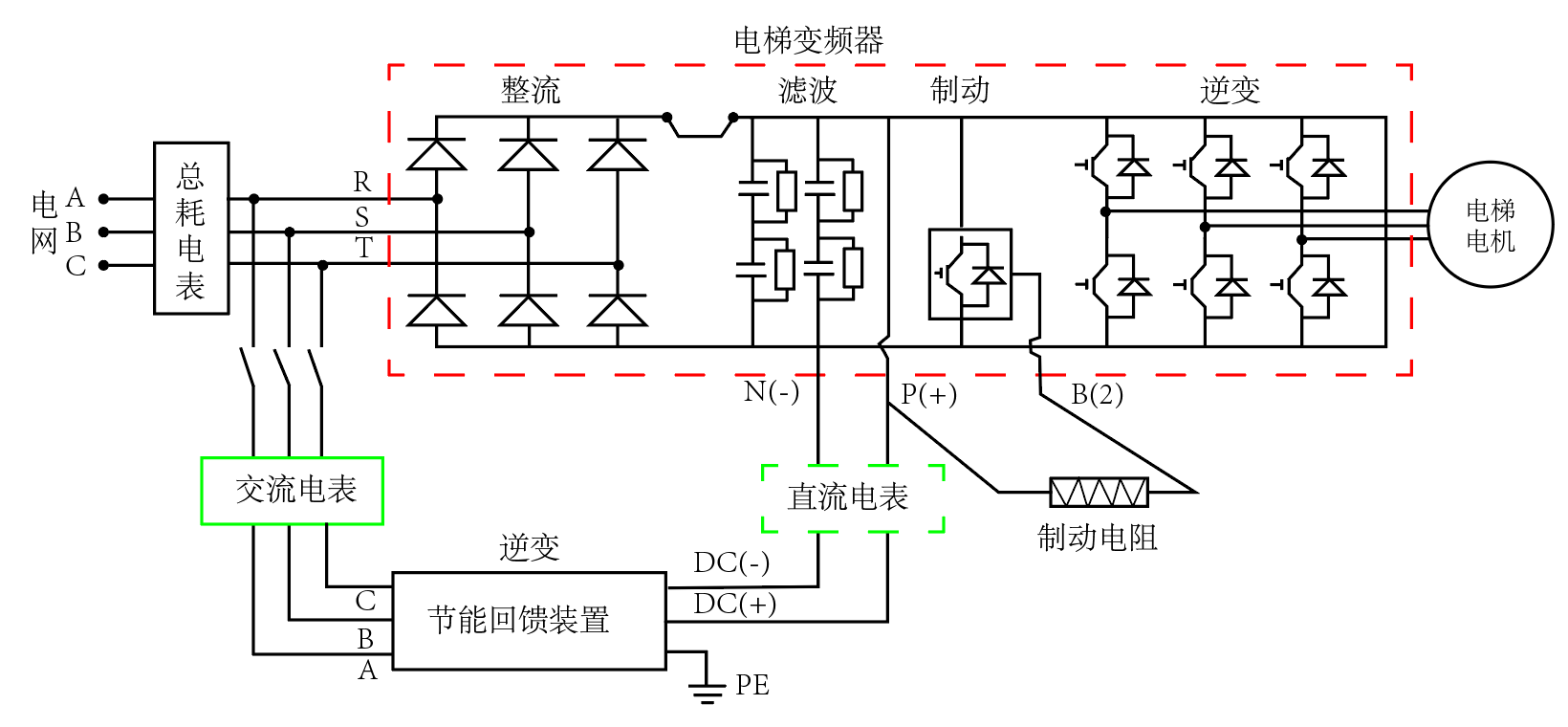

Figure 2: Schematic diagram ng pagbawi ng enerhiya ng elevator

II. Mga Kaugnay na Pamantayan na Kinakailangan

Ang isang pambansang pamantayan na nakatuon sa teknolohiya ng feedback ng enerhiya ng elevator ay naglalayong i-regulate ang mga teknikal na kinakailangan, mga pamamaraan ng pagsubok, at pagganap ng kaligtasan. Nalalapat ito sa mga elevator na kinokontrol ng bilis ng variable-frequency na may hindi makontrol na pagwawasto na konektado sa mga TN-S system na may mga na-rate na boltahe na AC 400V at mas mababa. Tinutukoy ng pamantayan ang mahigpit na mga tagapagpahiwatig ng pagganap:

• Efficiency Grading: Nahahati sa tatlong antas batay sa pagkarga; kahusayan ≥85% sa 25% load, ≥90% sa 50% load, at ≥95% sa 100% load.
• Kalidad ng Power (Mga Harmonic na Limitasyon): Ang Total Harmonic Distortion (THDi) ng kasalukuyang feedback ay hindi dapat lumampas sa 5%, na may tahasang mga limitasyon para sa kakaiba at kahit na harmonic na nilalaman.
• Power Factor: Hindi bababa sa 0.90 kapag ang output power ay katumbas ng 50% ng rated power.
• Kaligtasan at Proteksyon: Dapat na nagtatampok ang device ng komprehensibong proteksyon, kabilang ang anti-islanding, over-voltage, under-voltage, short-circuit, open-circuit, at grid frequency anomaly na proteksyon.

Tinutukoy ng pamantayan ang pagtatayo ng platform ng pagsubok, mga kundisyon ng pagsubok, at mga paraan ng pagsukat, tulad ng paggamit ng high-precision na bidirectional na mga metro ng enerhiya para sa sabaysabay na pagsukat sa gilid ng DC (input) at panig ng AC (output) upang kalkulahin ang kahusayan ng conversion.

III. Elevator Energy Feedback Metering Scheme sa Pagpili

Sa aktwal na mga proyekto ng pagbabago, ang mga metro ay dapat na i-deploy sa magkabilang panig ng AC at DC upang ma-verify ang kahusayan at kalidad ng kuryente.

AC Grid-connected Side (Statistical na pagkonsumo ng enerhiya at dami ng feedback)

• Aplikasyon: Elevator power distribution cabinet 3-phase 380V input o feedback grid-connection point.
• Layunin: Kalkulahin ang kabuuang pagkonsumo mula sa grid at regenerative na enerhiya na ibinalik sa grid upang masuri ang mga komprehensibong pagtitipid ng enerhiya na mga nadagdag.

Wired Networking Scheme (Engineering standard):

Inirerekomendang modelo: DTSD1352 Tatlong yugto Rail Energy Meter .

Mga Tampok: Sinusuportahan ang three-phase four-wire, 0.5S class four-quadrant bidirectional metering, ipinares sa external split-core current transformers (CT), perpekto para sa batch retrofitting sa mga bagong residential o commercial elevator.

Larawan 3: DTSD1352 Three-phase AC Rail Energy Meter

Wireless IoT Scheme (Para sa mahirap na paglalagay ng kable):

Inirerekomendang modelo: ADW300 serye ng wireless IoT energy meter .

Mga Tampok: Opsyonal na 4G/WiFi module, katutubong suporta para sa TCP bidirectional transparent transmission. Direktang nag-a-upload ng data sa platform, na angkop para sa mga lumang lugar ng tirahan o mga nakakalat na elevator.

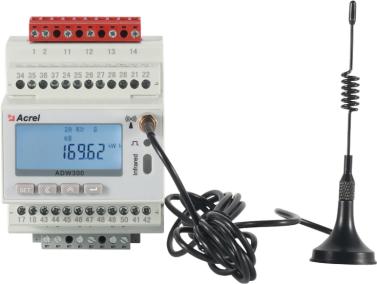

Larawan 4: ADW300 Three-phase AC IoT Energy Meter

DC Feedback Bus Side (Tiyak na regenerative DC metering)

• Aplikasyon: DC bus side sa loob ng energy feedback device (hal., DC540V/750V bus).
• Layunin: Independiyenteng sukatin ang kahusayan ng converter o, kapag ipinares sa mga sistema ng pag-iimbak ng enerhiya ng elevator (mga supercapacitor/lithium na baterya), eksaktong sukatin ang proseso ng DC regenerative charging/discharging.

Inirerekomendang modelo: DJSF1352-RN Bidirectional DC Rail Energy Meter .

Mga Tampok: Saklaw ng boltahe DC 0-1000V, sumusuporta sa 75mV shunt o 0-20mA/0-5V/0-10V Hall sensors, na may kakayahang dual DC input, precision 0.5 o 1 class.

Larawan 5: DJSF1352-RN DC Energy Metro at Hall Sensor

Data Acquisition Scheme

Inirerekomendang mga modelo: ANet-1E2SM-4G or AWT100-4G .

Mga Tampok: Downstream na pagkuha ng mga field device sa pamamagitan ng RS485 gamit ang mga karaniwang protocol (hal., Modbus-RTU), upstream wireless na komunikasyon sa pamamagitan ng 4G/WiFi o Ethernet, rail mounting.

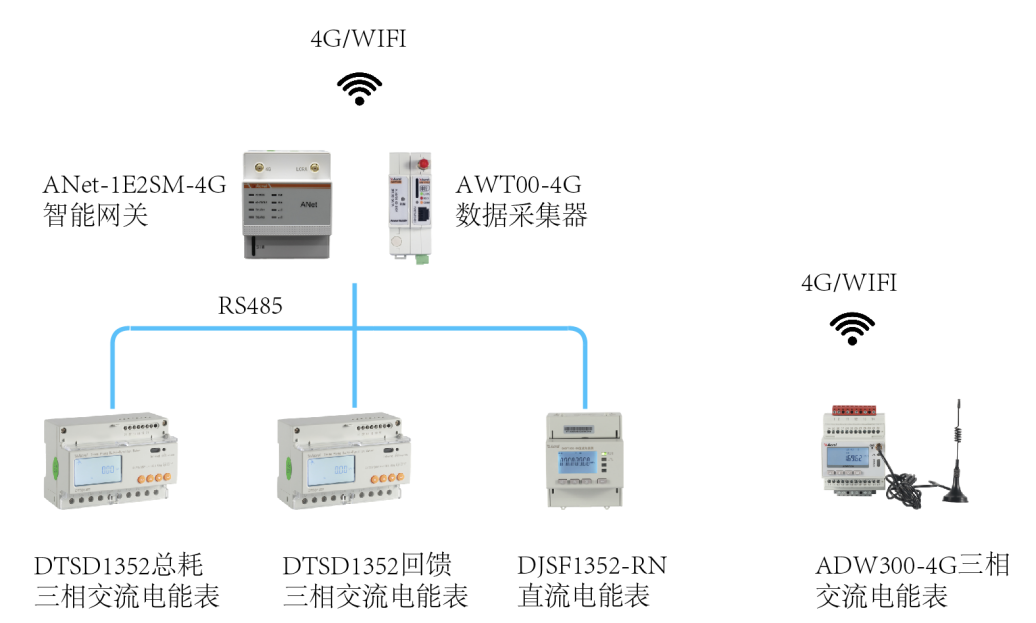

Figure 6: ANet-1E2SM-4G at AWT100-4G scheme ng pagkuha ng data

IV. Elevator Energy Feedback Management System Solution

Ang IoT energy platform ay isang independiyenteng binuo na SaaS cloud platform na sumusuporta sa multi-protocol access at multi-terminal access, na nagbibigay ng energy monitoring, efficiency analysis, power quality analysis, alarm management, at report generation, pagkamit ng remote visual management at intelligent analysis ng elevator energy feedback. Maaaring kumpletuhin ng mga user ang pag-debug ng data sa pamamagitan ng pag-scan ng QR code sa pamamagitan ng isang App pagkatapos ng pag-install, paggamit ng mga terminal ng mobile o PC WEB upang makakuha ng mga kinakailangang serbisyo ng data. Higit pang impormasyon ay makukuha sa Enerhiya IoT Cloud Platform .

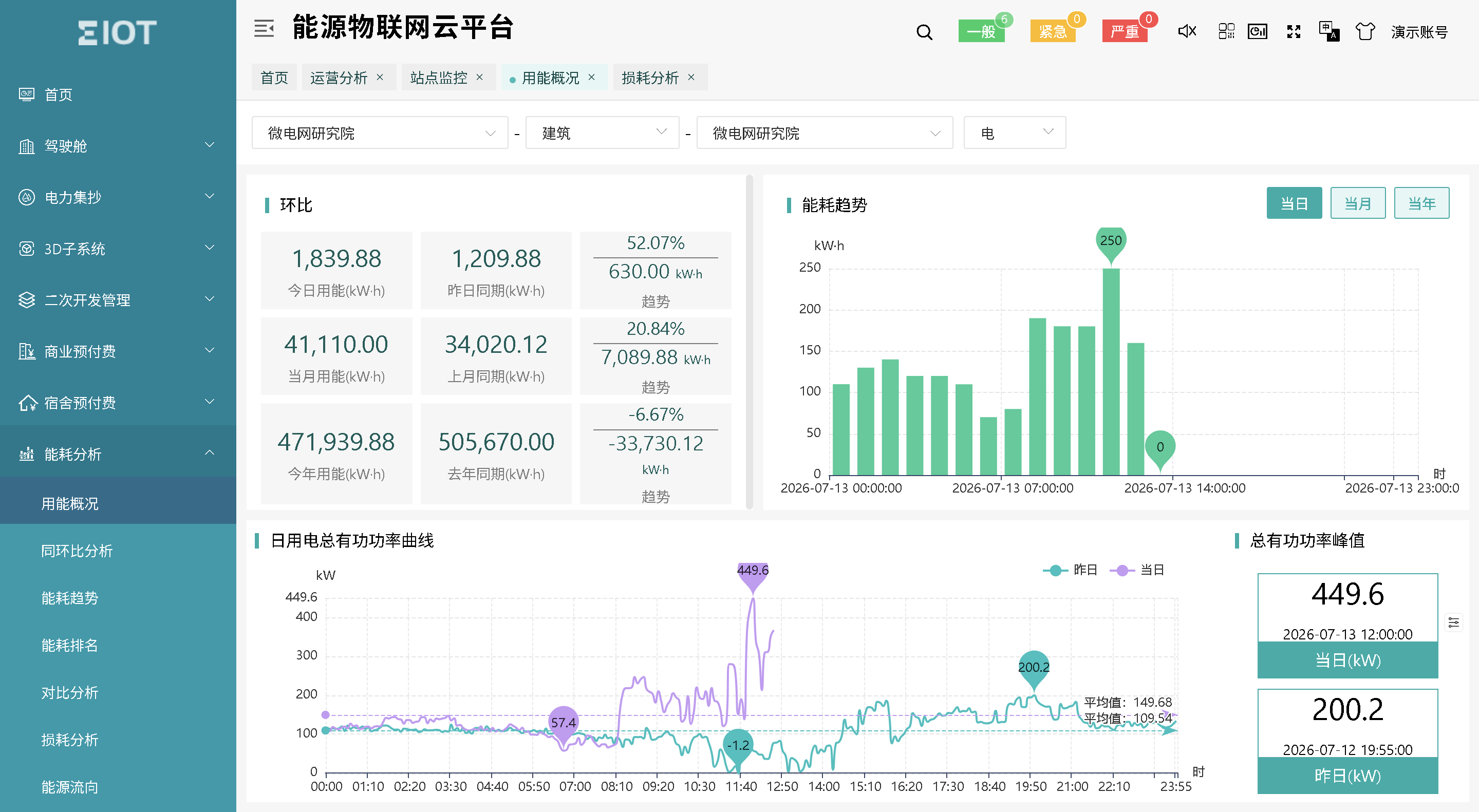

Larawan 7: IoT Energy Cloud Platform

Talaan ng Pagpili ng Kagamitan sa Feedback ng Enerhiya ng Elevator

Larawan ng Produkto	Pangalan	Modelo	Function	Application
	Three-phase AC Energy Metro	DTSD352	Three-phase current, boltahe, oras ng paggamit ng enerhiya, positibo/negatibong istatistika ng enerhiya, mga setting ng multi-rate, precision 0.5S, interface ng RS485.	Elevator distribution input o feedback point
	Multifunction Meter	ADW300	Three-phase electrical parameters, time-of-use energy, split-core CT, hot-swappable, RS485, 4G wireless. Precision 0.5S klase.	Elevator distribution input o feedback point
	DC Energy Meter	DJSF1352-RN	DC boltahe, kasalukuyang, kapangyarihan, positibo/negatibong enerhiya, Hall sensor support.	Elevator converter DC output
	Hall Sensor	AHKC-EKA	DC 0-(5-500)A kasalukuyang pagsukat, DC 4-20mA na output.	Katugmang DC energy meter
	Smart Gateway	ANet-2E4SM	Naka-embed na Linux, network socket support, data compression, AES/MD5 security, protocol support: Modbus, ModbusTCP, DL/T645, 101, 103, 104.	Naaangkop sa Acrel-EIOT o mga third-party na platform
	Wireless Router	AWT100-4G	Data acquisition at 4G uplink, transparent transmission.	Naaangkop sa Acrel-EIOT o mga third-party na platform
	Enerhiya IoT Cloud Platform	Acrel-EIOT	Nagtatampok ito ng mga function tulad ng data acquisition, data analysis, fault warning, data reporting, at equipment asset management. Sinusuportahan nito ang pag-scan ng QR code na nakabatay sa APP para sa pag-commissioning, na karaniwang makakamit ang operasyon na walang commissioning.	Kasama sa mga opsyon sa deployment ang pribadong cloud deployment, pampublikong cloud deployment, at mga serbisyo sa pagho-host ng data.
