Ano ang isang UPS?

Ang UPS (Uninterruptible Power Supply) ay isang pang-emergency na power supply device na nagsasama ng power conversion, energy storage, at control functions – isang komprehensibong power protection system na may kasamang mga rectifier, inverters, baterya, static switch, at control circuit s.

Ang pangunahing pag-andar nito ay binubuo ng dalawang pangunahing aspeto:

Una, kapag normal ang utility power, sinasala nito ang mga grid disturbance gaya ng pagbabagu-bago ng boltahe, surge, at harmonics, na naghahatid ng matatag at malinis na power sa mga load.

Pangalawa, sa pagkawala ng kuryente ng utility, walang putol itong lumilipat sa enerhiyang naka-imbak sa baterya (oras ng paglipat ng UPS sa online <10ms) upang maiwasan ang pag-crash ng load equipment at mawala ang data.

Kritikal na Paglilinaw: Isang UPS ≠ Baterya Lang! Ang baterya ay "bahagi lamang ng imbakan ng enerhiya," na responsable lamang sa pag-iimbak ng elektrikal na enerhiya. Ang isang kumpletong sistema ng UPS ay nangangailangan ng koordinadong operasyon ng mga pangunahing module kabilang ang pagwawasto, pagbabaligtad, at paglipat upang matupad ang misyon nito sa proteksyon ng kuryente.

Pangunahing UPS Topologies at Pangunahing Pagkakaiba:

• Online na UPS: Patuloy na naglo-load ang Powers sa pamamagitan ng inverter na may zero transfer time, na naghahatid ng pinakamataas na kalidad ng kuryente. Tamang-tama para sa mga kritikal na aplikasyon tulad ng pang-industriya na kontrol, mga pasilidad na medikal, at mga sentro ng data (mga pangunahing target na sitwasyon).

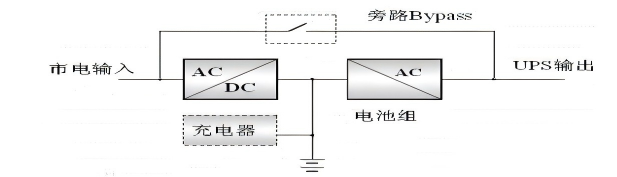

Ang online na UPS ay nagbibigay ng load AC power sa pamamagitan ng inverter circuit anuman ang katayuan ng grid voltage, na pinapanatili ang inverter na laging gumagana. Sa panahon ng mga outage, agad nitong kino-convert ang naka-imbak na enerhiya ng baterya sa AC power para sa load, na nakakamit ng zero-interruption transfer.

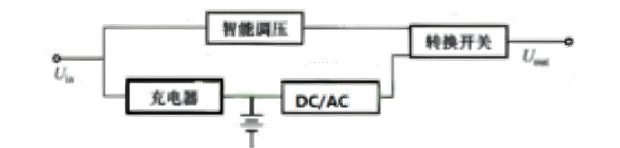

• Standby UPS: Direktang nagsu-supply ng utility power sa ilalim ng normal na mga kondisyon, ina-activate lang ang inverter sa panahon ng mga outage na may sampu-sampung-millisecond na oras ng paglipat. Angkop para sa mga hindi kritikal na pag-load tulad ng mga computer at router.

1. Charger: Nagcha-charge at float-charge ang baterya sa panahon ng normal na operasyon ng utility.
2. DC/AC Inverter: Nananatiling hindi aktibo kapag may utility; sa panahon ng pagkawala, ginagawang AC power ang DC power (mula sa baterya) para sa mga load, na may mga output waveform kasama ang square wave, quasi-square wave, o sine wave.
3. Transfer Switch: Ikinokonekta ang input power sa mga naglo-load sa panahon ng normal na operasyon; dinidiskonekta ang utility at ikinokonekta ang inverter sa panahon ng mga outage upang ipagpatuloy ang pagpapagana ng mga load.
4. Awtomatikong Voltage Regulator: Kinokontrol at pinapatatag ang boltahe ng output kapag may utility.

• Line-Interactive na UPS: Nagbibigay ng bahagyang regulasyon ng boltahe na may oras ng paglipat sa pagitan ng mga online at standby na uri. Angkop para sa maliliit na kapaligiran sa opisina.

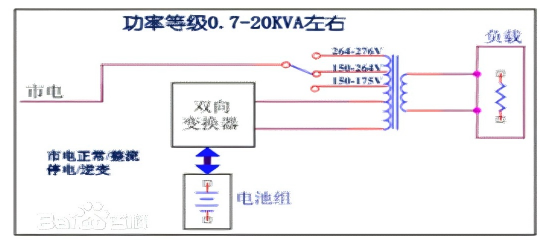

Sa panahon ng normal na operasyon ng utility, nagbibigay ito ng pinahusay na kapangyarihan ng utility upang mag-load sa pamamagitan ng intelligent na tap-changing transformer regulation, habang gumagana ang inverter sa reverse mode upang i-charge ang baterya. Sa panahon ng mga outage, ang mga load ay ganap na pinapagana ng enerhiya ng baterya sa pamamagitan ng inverter. Ang bidirectional converter na ito ay gumagana bilang parehong inverter at charger.

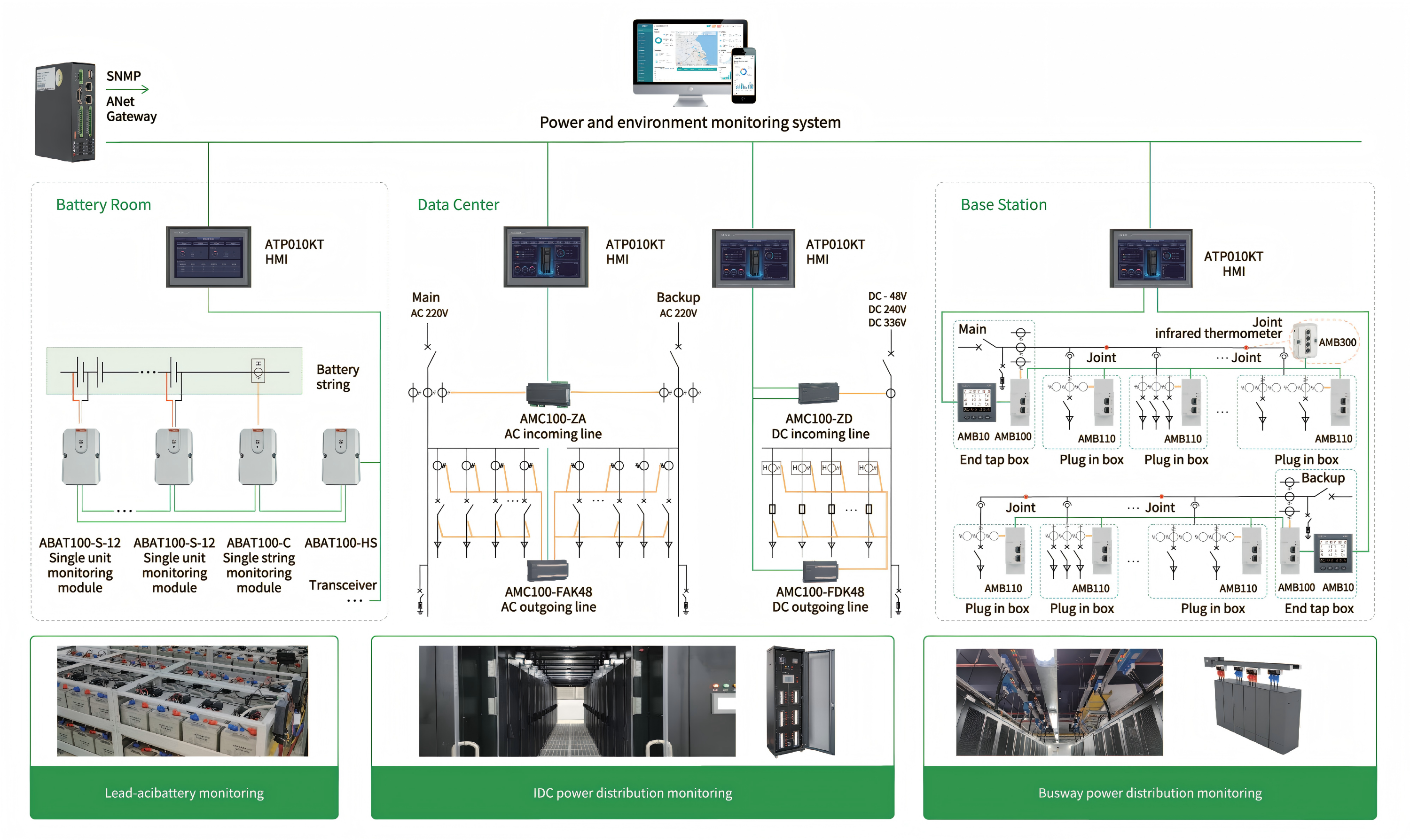

Mga Solusyon sa Acrel:

Pagsubaybay sa Baterya

• 24/7 online na pagsubaybay para sa maagang pagtuklas ng mga cell na nasira ang pagganap
• Tatlong hanay ng boltahe na magagamit: 2V, 6V, 12V na mga pagsasaayos upang ma-accommodate ang karamihan sa mga uri ng baterya
• Per-cell na pagsubaybay sa boltahe, panloob na pagtutol, at negatibong temperatura ng elektrod
• Pag-install ng plug-and-play – hindi nangangailangan ng espesyal na pagsasanay ang simpleng pole-to-pole wiring

• 24/7 online na pagsubaybay sa charge/discharge current at ambient temperature
• Nagtatampok ng optical isolation at MODBUS protocol support para sa tuluy-tuloy na pagsasama sa mga third-party na monitoring system
• Naghahatid ng mataas na pagiging maaasahan at matatag na pagganap
